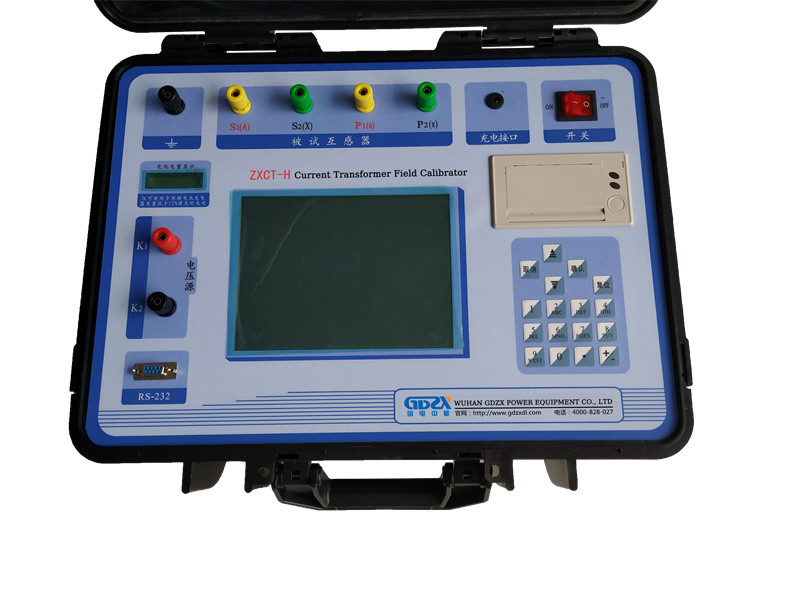

Zxct-χ διακριβωτής τομέων τρεχόντων μετασχηματιστών

Πλήρης αυτόματος διακριβωτής τομέων τρεχόντων μετασχηματιστών υψηλής επίδοσης

Εισαγωγή προϊόντων

Οι υψηλής τάσεως ηλεκτρικές συσκευές ενεργειακής μέτρησης των εγκαταστάσεων παραγωγής ενέργειας και των υποσταθμών, και οι ηλεκτρικές συσκευές ενεργειακής μέτρησης ενός μεγάλου αριθμού χρηστών, συσχετίζονται με τα συμφέροντα της ηλεκτρικής παραγωγής, της μετάδοσης δύναμης, της παροχής ηλεκτρικού ρεύματος και των πολλαπλάσιων κομμάτων των χρηστών. Προκειμένου να εξασφαλιστεί ακριβής μέτρηση, η επιθεώρηση πρέπει να πραγματοποιηθεί σύμφωνα με SD109 «κανονισμοί επιθεώρησης για τις ηλεκτρικές συσκευές ενεργειακής μέτρησης» και «τεχνικούς τους διοικητικούς κανονισμούς DL/t448-2000 για τις συσκευές μέτρησης ηλεκτρικής ενέργειας».

Zxct-χ ο διακριβωτής τομέων τρεχόντων μετασχηματιστών αναπτύχθηκε βασισμένος στο υψηλό σημείο την εξεταστική τεχνολογία, μεγάλης κλίμακας ηλεκτρονικό σχέδιο κυκλωμάτων και σύμφωνα με τους σχετικούς εθνικούς κανονισμούς. Λύνει τα προβλήματα της επιτόπιας επαλήθευσης του τρέχοντος μετασχηματιστή και του μετασχηματιστή τάσης με την υψηλή ένταση εργασίας και την κουραστική λειτουργία.

Χαρακτηριστικά γνωρίσματα

1. Το όργανο έχει επίσης μια επαναλαμβανόμενη μέθοδο για να μετρήσει το λάθος τρεχόντων μετασχηματιστών, το οποίο είναι κατάλληλο για την επιτόπια επαλήθευση της συσκευής μέτρησης.

2. Η επιτόπια επαλήθευση των τρεχόντων μετασχηματιστών δεν απαιτεί τους τυποποιημένους τρέχοντες μετασχηματιστές, τις τρέχουσες μετώπες, τα κιβώτια φορτίων, τα κιβώτια ελέγχου τάσης και τους υψηλής τάσης αγωγούς. Χρησιμοποιεί την εξαιρετικά απλές καλωδίωση και τις διαδικασίες δοκιμής για να επιτύχει την επαλήθευση των τρεχόντων μετασχηματιστών, μειώνοντας πολύ την εργασία η ένταση και η αποδοτικότητα εργασίας βελτιώνεται, η οποία είναι κατάλληλη για την επιτόπια επαλήθευση των μετασχηματιστών.

3. Το όργανο έχει έναν τυποποιημένο μετασχηματιστή τάσης ισοδύναμο με την ίδια αναλογία μετασχηματισμού του μετρημένου τρέχοντος μετασχηματιστή. Η ακρίβειά της μπορεί να φθάσει σε 0,05 επίπεδο, και το no-load λάθος αναλογίας μετασχηματισμού και του μετρημένου τρέχοντος μετασχηματιστή μπορεί να μετρηθεί ακριβώς. Κατόπιν συνδυάστε τα αποτελέσματα της δοκιμής της σύνθετης αντίστασης και της εισόδου για να υπολογίσετε το λάθος του μετασχηματιστή.

4. Υιοθετήστε τη διαφορετική δοκιμή παροχής ηλεκτρικού ρεύματος συχνότητας κοντά στη συχνότητα ισχύος για να αποτρέψετε την επιτόπια ηλεκτρομαγνητική ακτινοβολία συχνότητας ισχύος και τη σειρά παρέμβασης.

5. Η ευρεία μετρώντας σειρά, μπορεί να φθάσει σε 5A/5A ~ 25000A/5A ή 5A/1A ~ 6300A/1A.

6. Με τη λειτουργία της αναλογίας μετασχηματισμού τρεχόντων μετασχηματιστών και της δευτεροβάθμιας δοκιμής αντίστασης τυλίγματος εσωτερικής.

7. Υιοθετήστε 800 × 600 υψηλής ευκρίνειας μεγάλος-οθόνης επίδειξη κρυστάλλου χρώματος υγρή, με το εξανθρωπισμένο σχέδιο διεπαφών και λειτουργίας, και χρησιμοποιήστε την οθόνη αφής για να βοηθήσετε τη λειτουργία, που καθιστά τη λειτουργία καταλληλότερη και γρήγορη.

8. Χρησιμοποιώντας τους ακριβείς αλγορίθμους λογισμικού, η ακρίβεια των στοιχείων μέτρησης βελτιώνεται περαιτέρω.

9. Έχει τη νοημοσύνη για να κρίνει την εξωτερική θέση καλωδίωσης, και προτρέπει το λάθος καλωδίωσης, την αναλογία μετασχηματισμού, το λάθος πολικότητας, κ.λπ.

10. Αυτόματα γύρω από τα στοιχεία και το δικαστή δοκιμής εάν είναι από την ανοχή. Το στοιχείο έξω--ανοχής επιδεικνύεται στο πορτοκάλι και η έξω--ανοχή επιδεικνύεται στη χαμηλότερη δεξιά γωνία του παραθύρου.

11. Άμεσα επιτόπια συμπεράσματα επαλήθευσης ζητημάτων, που είναι κατάλληλα ή από την ανοχή.

12. Η μεγάλης κλίμακας μνήμη μπορεί να αποθηκεύσει μέχρι 1000 στοιχεία δοκιμής τομέων.

13. Χρήση RS232 ή διεπαφή USB για να συνδέσει τον υπολογιστή με το πιστοποιητικό στοιχείων τυπωμένων υλών.

14. Το πλαστικό πλαίσιο φορμών εφαρμοσμένης μηχανικής χρησιμοποιείται για να αποτρέψει τον κλονισμό και την πίεση να εξασφαλιστεί η ασφάλεια των επιτόπιων χειριστών και του εξοπλισμού.

Τεχνικοί δείκτες

1. Τμήμα μέτρησης λάθους τρεχόντων μετασχηματιστών

1) Γενική ακρίβεια: 1/3 του ορίου λάθους του μετρημένου τρέχοντος μετασχηματιστή

2) Σειρά δοκιμής: 5A/5A ~ 25000A/5A ή 5A/1A ~ 6300A/1A

Σημείωση: Ο τρέχων μετασχηματιστής με ένα δευτεροβάθμιο ρεύμα 1A μπορεί να μετατραπεί σε 31500A/1A με τη μέθοδο μέτρησης στροφών ίσος-αμπέρ. Άλλες μέθοδοι δοκιμής για τις αναλογίες τρεχόντων μετασχηματιστών που δεν εμφανίζονται στον πίνακα είναι οι ακόλουθες:

Χρησιμοποιήστε την ίση μέθοδο αμπέρ-στροφής για να εξετάσετε τον τρέχοντα μετασχηματιστή, παραδείγματος χάριν: πρέπει μετασχηματιστή να εξετάσετε το 1000A/5A, παρακαλώ να περάσετε το καλώδιο δοκιμής του οργάνου μέσω των δύο στροφών του τρέχοντος μετασχηματιστή, και να εξετάσετε έπειτα το Α που η τρέχουσα εισαγωγή είναι μόνο 500A. Αυτή η μέθοδος δοκιμής δεν έχει επιπτώσεις στην ισχύ των στοιχείων δοκιμής μετασχηματιστών.

Ομοίως, άλλες αναλογίες μετασχηματισμού χρησιμοποιούν τις ακόλουθες μεθόδους επεξεργασίας:

3) Λειτουργώντας σειρά του δοκιμασμένου τρέχοντος μετασχηματιστή: 1% ~ 200%

4) Δευτεροβάθμιο φορτίο: 2.5VA ~ 300VA, COSφ = 0,1 ~ 1,0

5) Σειρά ακρίβειας του δοκιμασμένου τρέχοντος μετασχηματιστή: 1.0, 0.5, 0.5S, 0,2 και 0.2S

6) Λάθος μέτρησης αντίστασης/εισόδου: ≤5.0%

7) Μέτρηση της σειράς: Ρ: 0.00Ω ~ 20.0Ω

Υ: 0.000mS ~ 100.0mS

2. Μέρος του διακριβωτή μετασχηματιστών τάσης

1) Βασικό λάθος:

a. In-phase συστατικό:

2. Μέρος του διακριβωτή μετασχηματιστών τάσης

1) Βασικό λάθος:

a. In-phase συστατικό: Χ = (Χ × ΛΈΞΕΙΣ 2% + Υ × 2% 2)

Υ = (Χ × ΛΈΞΕΙΣ 2% + Υ × 2% 5)

«Χ», «Υ» - επιδείξτε την αξία του οργάνου

«5 λέξεις» - λάθος κβαντοποίησης του οργάνου

b. Πίνακας ποσοστού: Επίπεδο 1

c. Μέτρηση της σειράς: φ: 0,0000% ~ 200,0%

Δ: 0,000 ′ ~ 999,9 ′

3. Κατανάλωση ισχύος οργάνων: 20VA

4. Επίπεδο ακρίβειας οργάνων: 0.05S επίπεδο

5. Μέγιστη εξωτερική διάσταση: 460 × 375 × 183mm

6. Βάρος: 10.0kg
