Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Δοκιμαστής αντίστασης γείωσης διπλού σφιγκτήρα | Παροχή ηλεκτρικού ρεύματος: | DC 7,4V 1,8Ah επαναφορτιζόμενη μπαταρία λιθίου |
|---|---|---|---|
| Πίσω φως: | Ελεγχόμενος οπίσθιος φωτισμός λευκής οθόνης, κατάλληλος για χρήση σε σκοτεινά μέρη | Συχνότητα δοκιμής: | 128Hz/111Hz/105Hz/94Hz(Αυτόματη επιλογή συχνότητας) |
| Δοκιμαστική κυματομορφή τάσης: | κύμα ημιτόνου | Ρεύμα δοκιμής βραχυκυκλώματος: | AC 20mA μέγ |
| Τάση γραμμών: | Μέτρηση κάτω από AC 100V | Διεπαφή επικοινωνίας: | Με τη διασύνδεση USB, τα αποθηκευμένα δεδομένα μπορούν να μεταφορτωθούν στον υπολογιστή, να αποθηκευ |
| Θερμοκρασία και υγρασία εργασίας: | -10 ℃ ~ 40 ℃; κάτω από 80% rh | Αντίσταση μόνωσης: | 20MΩ ή περισσότερο (500V μεταξύ κυκλώματος και θήκης) |

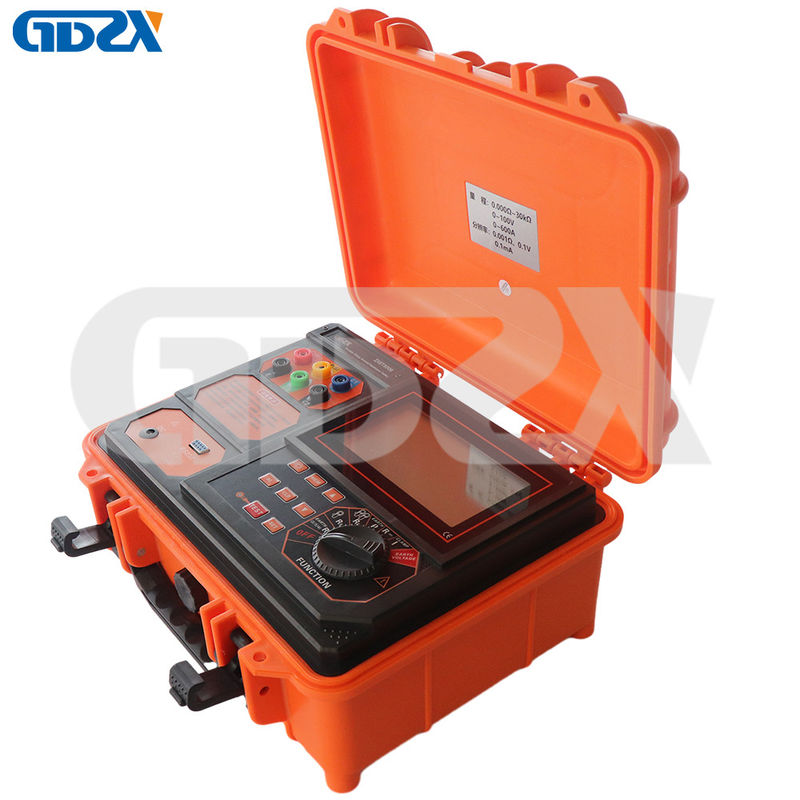

ZXET3008 Δοκιμαστής αντίστασης γης διπλής επένδυσης
Εισαγωγή του προϊόντος
Ο οικοδεσπότης έχει μια μεγάλη οθόνη LCD με φως πίσω και ένδειξη γραφήματος γραμμών, η οποία είναι σαφής με μια ματιά.μπορεί να επιτύχει λειτουργίες όπως ανάγνωση, αναζήτηση, αποθήκευση, αναφορά και εκτύπωση ιστορικών δεδομένων.
Χαρακτηριστικά
1. μέθοδος διπλής σφραγίδας, μέθοδος επιλογής, μέθοδος δύο, τριών ή τεσσάρων καλωδίων για τη δοκιμή της αντίστασης γείωσης·
2Δοκιμή αντίστασης βρόχου, αντίστασης ενεργοποίησης, αντίστασης συνεχούς ρεύματος, αντίστασης ισοδύναμης σύνδεσης·
3. Δοκιμή αντίστασης εδάφους, ρεύματος εναλλασσόμενου, ρεύματος διαρροής, τάσης εδάφους·
4Σχεδιασμένο σύμφωνα με το νέο πρότυπο για δοκιμή αντοχής σε αστραπές σε μετεωρολογικές συνθήκες.
5Το ρεύμα δοκιμής αντίστασης γείωσης φτάνει τα 20mA.
6Ειδικό σχεδιασμό κουτιού εργαλείων, ανθεκτικό.
7Το κουτί εργαλείων μπορεί να επιλεγεί σε μαύρο ή κίτρινο χρώμα.
8Τεχνολογία FFT, τεχνολογία AFC, ισχυρή αντιανταμιευτική ικανότητα.
9. Πεδίο ισχύος: 0,000Ω ∙ 30000Ω, 0 ∙ 100V, 0 ∙ 600A,
10. Ανάλυση: 0.001Ω; 0.1V; 0.1mA
| Εργασίες | Αντίσταση εδάφους, αντίσταση εδάφους, αντίσταση συνεχούς ρεύματος, αντίσταση ανάφλεξης, αντίσταση ισοδύναμης σύνδεσης, μέτρηση τάσης εδάφους, ρεύματος εναλλασσόμενου ρεύματος, ρεύματος διαρροής |
| Ηλεκτρική τροφοδοσία | Συνεχή ρεύμα 7,4V 1,8Ah επαναφορτιζόμενη μπαταρία λιθίου |
| Πίσω φως | Ελεγχόμενο λευκό φως οθόνης, κατάλληλο για χρήση σε σκοτεινά μέρη |
| Μέτρηση | Μέτρηση ακριβείας με μέθοδο 4 καλωδίων, με μέθοδο 3 καλωδίων, με μέθοδο 2 καλωδίων, με μέθοδο επιλογής, με μέθοδο διπλού σφιγκτήρα για τη μέτρηση της αντίστασης γείωσης |
| Μέθοδοι μέτρησης | Μέθοδος μέτρησης δύο, τριών και τεσσάρων καλωδίων: μέθοδος αλλαγής πόλου, μέτρηση βραχυκυκλώματος ρεύματος 20mA Max |
| Μέθοδος μέτρησης επιλογής: μέθοδος αλλαγής πόλου, μέτρηση βραχυκυκλώματος ρεύματος 20mA Max | |
| Μέθοδος διπλής σύσφιξης: μέθοδος μέτρησης αμοιβαίας επαφής, ρεύμα δοκιμής 1mA Max | |
| Αντίσταση εδάφους: μέθοδος τετραπόλων (μέθοδος Wenner) | |
| Αντίσταση συνεχούς ρεύματος: μέθοδος αλλαγής πόλων | |
| ρεύμα εναλλασσόμενου ρεύματος: μέση διόρθωση (σφραγίδα) | |
| Η τάση προς το έδαφος: μέση διόρθωση (μεταξύ διεπαφής P (S) -ES) | |
| Πεδίο | Μέθοδος δύο, τριών, τεσσάρων καλωδίων για τη μέτρηση της αντίστασης γείωσης (R): 0,000Ω ~ 30000Ω |
| Μέθοδος επιλογής για τη μέτρηση της αντίστασης γείωσης (Re): 0,00Ω ~ 3000Ω | |
| Μέθοδος διπλής σφίξης για τη μέτρηση της αντίστασης γείωσης (Re): 0,01Ω ~ 200Ω | |
| Μέθοδος διπλής σφίξης για τη μέτρηση της αντίστασης γείωσης (Re): 0,01Ω ~ 200Ω | |
| Η τάση εδάφους (50Hz / 60Hz): AC 0,0 ~ 100,0V | |
| Εναλλακτικό ρεύμα (50Hz / 60Hz): AC 0,00mA ~ 600,0A | |
| Ανώτατη ανάλυση |
Μέθοδος δύο, τριών, τεσσάρων καλωδίων για τη μέτρηση της αντίστασης γείωσης (Re), της αντίστασης συνεχούς ρεύματος:0.001Ω(0.000Ω~29.999Ω); 0.01Ω(30.00Ω~299.99Ω) 0.1Ω(300.0Ω~2999.9Ω);1Ω(3000Ω~30000Ω) |
|
Μέθοδος επιλογής για τη μέτρηση της αντίστασης γείωσης (Re): 0.01Ω(0.00Ω~29.99Ω) ·0.1Ω(30.0Ω~299.9Ω) 1Ω ((300Ω~3000Ω) |
|
|
Μέθοδος διπλής σύσφιξης για τη μέτρηση της αντίστασης γείωσης (Re): 0.01Ω(0.01Ω~0.99Ω) ·0.1Ω(1.0Ω~29.9Ω) 1Ω(30Ω~200Ω) |
|
|
Αντίσταση εδάφους (ρ): 0.01Ωm(0.00Ωm~99.99Ωm) 0.1Ωm(100.0Ωm~999.9Ωm) 1Ωm(1000Ωm~9999Ωm) 10Ωm(10.00kΩm ~99.99kΩm) 100Ωm ((100.0kΩm~999.9kΩm) 1kΩm(1000kΩm~9000kΩm) |
|
| Η τάση εδάφους ((50Hz/60Hz): 0.1V | |
| ρεύμα εναλλασσόμενου ρεύματος ((50Hz/60Hz): 0,01mA | |
| Ακριβότητα |
Μέθοδος δύο, τριών, τεσσάρων καλωδίων για τη μέτρηση της αντίστασης γείωσης (Re), της αντίστασης συνεχούς ρεύματος (R-): ± 2%rdg±0,05Ω (0.000Ω~29,999Ω) ± 2%rdg±3dgt (30,00Ω~299,99Ω) ± 2%rdg±3dgt (300.0Ω~2999.9Ω) ± 4%rdg±3dgt (3.000kΩ~30.00kΩ) Σημείωση: 1. Πρόσθετο σφάλμα σε rC max ή rP max≤±5%rdg±5dgt.(rC max:4kΩ+100R<50kΩ, rP max:4kΩ+100R<50kΩ) 2Επιπρόσθετο σφάλμα σε τάση παρεμβολής 5V ≤±5%rdg±5dgt |
|
Μέθοδος επιλογής για τη μέτρηση της αντίστασης γείωσης (Re): ± 2%rdg±5dgt ((0,00Ω~29,99Ω) ± 2%rdg±3dgt ((30,0Ω~299,9Ω) ± 2%rdg±3dgt (300Ω~3000Ω) |
|
|
Μέθοδος διπλής σύσφιξης για τη μέτρηση της αντίστασης γείωσης (Re): ±10%rdg±5dgt ((0,01Ω~100Ω) ±20%rdg±5dgt ((101Ω~200Ω) |
|
|
Αντίσταση εδάφους (ρ): σύμφωνα με την ακρίβεια της μέτρησης R (ρ=2πaR a:1 m~100m;π=3.14) |
|
| Η τάση εδάφους ((50Hz/60Hz): ±2%rdg±3dgt | |
| Τρόπο εναλλασσόμενου ρεύματος ((50Hz/60Hz): ±2%rdg±3dgt | |
| Δοκιμαστική τάση | Σινικό κύμα |
| Συχνότητα δοκιμής | 128Hz/111Hz/105Hz/94Hz ((Αυτόματη επιλογή συχνότητας) |
| ρεύμα δοκιμής βραχυκύκλωσης | Εναλλακτικός ρεύμα 20mA μέγιστο |
| Δοκιμαστική τάση ανοικτού κυκλώματος | 40V μέγιστος |
| Διαστήματα ηλεκτροδίων | 1m~100m |
| Τρόπος εμφάνισης | Μεγάλη οθόνη LCD 6 ψηφίων με φως πίσω |
| Οδηγίες μέτρησης | Δείκτης LED που αναβοσβήνει κατά τη διάρκεια της μέτρησης, οθόνη LCD αντίστροφη μέτρηση |
| Μέγεθος οθόνης LCD | 128 χιλιοστά × 75 χιλιοστά |
| Εικονική οθόνη LCD | 124 χιλιοστά × 67 χιλιοστά |
| Μέγεθος | Μέγεθος οργάνου: μήκος, πλάτος και ύψος 320 mm × 275 mm × 145 mm |
| Κράτημα ρεύματος: μήκος, πλάτος και ύψος περίπου 220 mm × 100 mm × 27 mm | |
| Μέγεθος συσκευασίας | Εξωτερική συσκευασία: μήκος, πλάτος και ύψος περίπου 400 mm × 245 mm × 335 mm |
| Τυποποιημένη γραμμή δοκιμής | Κόκκινο 15μ, μαύρο 15μ, κίτρινο 10μ, πράσινο 10μ. |
| Απλή γραμμή δοκιμής | Δύο μπάρες: κόκκινες 1,6 μέτρα, μαύρες 1,6 μέτρα. |
| Βοηθητική ράβδος γείωσης | 4 κομμάτια:φ10mm×150mm |
| Κρεμάστρα ρεύματος | 2 τεμάχια: CT1 σφραγίδα κόκκινη μαύρη πρίζα, CT2 σφραγίδα μπλε μαύρη πρίζα |
| Κλιβάνιο τωρινής σφραγίδας | φ52 mm |
| Κλιβάνιο τωρινής σφραγίδας | 1000:1 |
| Σημαντικό στοιχείο για τη σύσφιξη | Διάμετρο 2m |
| Χρόνος μέτρησης |
ρεύμα εναλλασσόμενου ρεύματος: περίπου 2 φορές / δευτερόλεπτο· Η τάση εδάφους: περίπου 2 φορές / δευτερόλεπτο. Αντίσταση εδάφους: περίπου 7 δευτερόλεπτα / ώρα |
| Χρόνοι μέτρησης | Περισσότερες από 5000 φορές (δοκιμή βραχυκυκλώματος, δοκιμή μία φορά, στάση για 30 δευτερόλεπτα και στη συνέχεια δοκιμή) |
| Η τάση της γραμμής | Μέτρηση κάτω των 100V εναλλασσόμενης τάσης |
| Διασύνδεση επικοινωνίας | Με την διεπαφή USB, τα αποθηκευμένα δεδομένα μπορούν να μεταφορτωθούν στον υπολογιστή, να αποθηκευτούν και να εκτυπωθούν |
| Γραμμή επικοινωνίας | 1 γραμμή επικοινωνίας USB, μήκους 1,5 m |
| Διατήρηση δεδομένων | Το σύμβολο "HOLD" υποδεικνύει κατά πόσον διατηρούνται δεδομένα |
| Αποθήκευση δεδομένων | 2000 ομάδες, ένδειξη αποθήκευσης "MEM", οθόνη "FULL" υποδηλώνει ότι η αποθήκευση είναι πλήρης |
| Πρόσβαση στα δεδομένα | Το σύμβολο "READ" υποδεικνύει κατά τον έλεγχο των δεδομένων |
| Εμφάνιση υπερχείλισης | Ενδεικτική ένδειξη του συμβόλου "OL" σε περίπτωση υπερέκτασης του εύρους |
| Δείκτης χαμηλού ρεύματος ρεύματος για τη σύσφιξη | Κατά την επιλογή της μεθόδου ή της μεθόδου διπλής σφίξης, όταν το σημάδι ρεύματος που λαμβάνεται από την σφίξη CT2 είναι μικρότερο από 0,5mA, εμφανίζεται το σύμβολο "".πρέπει να ελέγχεται η κατεύθυνση της σφραγίδας της σφραγίδας ρεύματος CT2 |
| Δοκιμή παρεμβολών | Η ένδειξη σήματος παρεμβολής προσδιορίζεται αυτόματα, η τάση παρεμβολής είναι υψηλότερη από 5V "ΣΥΝΟΔΟΣ" |
| Βοηθητική δοκιμή εδάφους | Με λειτουργία δοκιμής αξίας αντίστασης βοηθητικής γης, 0,00kΩ~30,00kΩ ((100R+rC<50kΩ,100R+rP<50kΩ) |
| Λειτουργία συναγερμού | Όταν η μετρούμενη τιμή υπερβαίνει την τιμή ρύθμισης του συναγερμού, "πιπ-πιπ-πιπ-" προειδοποίηση συναγερμού |
| Τετάρτη | Όταν η τάση της μπαταρίας είναι ανεπαρκής, εμφανίζεται το σύμβολο χαμηλής τάσης της μπαταρίας για να υπενθυμίσει την φόρτιση της μπαταρίας. |
| Αυτόματη απενεργοποίηση | Αυτόματη διακοπή μετά από 15 λεπτά |
| ρεύμα λειτουργίας |
Σε κατάσταση αναμονής: 25mA Max (εκκλεισμένο φως); Πίσω φωτισμός: 25mA Max (αποκλειστική κατανάλωση ισχύος πίσω φωτισμού). Κατά τη μέτρηση: 150mA Max (εκκενωμένο φως) |
| Βάρος | Όργανο: 2,66kg (συμπεριλαμβανομένης της μπαταρίας) |
| Συνολικό βάρος: 7,87 kg (συμπεριλαμβανομένης της συσκευασίας) | |
| Κουτί εργαλείων | Ειδικό σχεδιασμό εργαλειοθήκης, μπορεί να αντέξει 200kg |
| Θέρμανση και υγρασία εργασίας | -10 °C ~ 40 °C· κάτω του 80% rh |
| Θέρμανση και υγρασία αποθήκευσης | -20 °C ~ 60 °C· κάτω του 70% rh |
| Προστασία από υπερφόρτωση | Μέτρηση αντίστασης γείωσης: AC 280V / 3 δευτερόλεπτα μεταξύ των θύρων C (H) -E, P (S) -ES |
| Αντίσταση μόνωσης | 20MΩ ή περισσότερο (500V μεταξύ κυκλώματος και θήκης) |
| Αντισταθείτε. | 20MΩ ή περισσότερο (500V μεταξύ κυκλώματος και θήκης) |
| Ηλεκτρομαγνητικά χαρακτηριστικά | Ηλεκτρομαγνητική (EMC) |
| Κατάλληλο για τους κανονισμούς ασφάλειας |
IEC61010-1 (CAT III 300V, CAT IV 150V, βαθμός ρύπανσης 2) · IEC61010-031; IEC61557-1 (αντίσταση εδάφους) · IEC61557-5 (αντίσταση εδάφους) · JJG366-2004 (μέτρο αντίστασης εδάφους) · JJG1054-2009 (μετρητής αντίστασης γης συσσωρευτών). |
Εικόνες προϊόντων
