6 πολυσύνθετη διανυσματική συσκευή ανάλυσης καναλιών 450V 6A για στην περιοχή
Εισαγωγή προϊόντων
Σύμφωνα με τις ανάγκες της επιτόπιας δοκιμής, GDZX ανέπτυξε την πολλών χρήσεων διανυσματική συσκευή ανάλυσης zxsl-601. Μπορεί να χρησιμοποιηθεί ως μετρητής φάσης για να ελέγξει την ακρίβεια του κύριου διαφορικού προστασίας και λεωφορείων μετασχηματιστών διαφορικού, καθώς επίσης και ηλεκτρικός ελεγκτής παραμέτρου για να εξετάσει τις απαραίτητες παραμέτρους του ηλεκτρικού συστήματος. Μπορεί επίσης να χρησιμοποιηθεί ως τριφασικό τριών καλωδίων όργανο ανίχνευσης καλωδίωσης ενεργειακής μέτρησης, το οποίο μπορεί να μετρήσει το αρμονικό περιεχόμενο από 2 έως 32 φορές. Χρησιμοποιώντας τη δειγματοληψία εναλλασσόμενου ρεύματος DSP, μπορεί να μετρήσει 3 6 τρεχόντων ανάλογα τάσης και ταυτόχρονα. Το διάνυσμα καναλιών οργάνων επιδεικνύεται στην ίδια οθόνη. Η ανθρώπου-μηχανής διεπαφή διαλόγου είναι φιλική.
Χαρακτηριστικά γνωρίσματα
1. Τα τρέχοντα διανύσματα τάσης και έξι-καναλιών τρεις-καναλιών επιδεικνύονται στην ίδια οθόνη για τη δοκιμή των διαφορικών συσκευών προστασίας, μόνο το ένα που συνδέει με καλώδιο απαιτείται για να ολοκληρώσει το σχέδιο του εξαγωνικού διαγράμματος, το οποίο βελτιώνει πολύ την αποδοτικότητα εργασίας στην περίπτωση της μικρής διαστημικής και δύσκολης καλωδίωσης, μπορεί επίσης να χρησιμοποιήσει τη μέθοδο διπλός-σφιγκτηρών για να κάνει τις πολλαπλάσιες μετρήσεις για να σύρει μια πλήρη εξαγωνική γραφική παράσταση.
2. Ο τρέχων μετασχηματιστής σφιγκτήρας-τύπων χρησιμοποιείται για την καλωδίωση χωρίς αποσύνδεση του τρέχοντος βρόχου, ο οποίος είναι ασφαλής και κατάλληλος.
3. Η διανυσματική ανάλυση των σύνθετων συσκευών προστασίας μπορεί να εκτελεσθεί για να καθορίσει εάν η καλωδίωση είναι σωστή, και το σωστό διάγραμμα καλωδίωσης δίνεται για τη σύγκριση.
4. Μπορεί να πραγματοποιήσει τη συμβατική ηλεκτρική δοκιμή παραμέτρου, και την τριφασική τάση επίδειξης, τριφασική τρέχουσα, τριφασική ενεργός ισχύς, τριφασική φαινόμενη ισχύς, τριφασική γωνία φάσης και μπορεί άμεσα να διαβάσει το εύρος τάσης που μετατρέπεται στην αρχική πλευρά του μετασχηματιστή, την αξία του τρέχοντος εύρους και την ισχύ.
5. Η τριφασική τριών καλωδίων υψηλής τάσεως μετρώντας συσκευή μπορεί να ελεγχθεί για τη λανθασμένη καλωδίωση, και οι 48 τύποι τριφασικών τριών καλωδίων καλωδιώσεων μπορούν να αναλυθούν και να κριθούν για να δώσουν άμεσα τα αποτελέσματα ανάλυσης ερευνήστε και εξετάστε κακόβουλο stealing της δοσολογίας συνδέοντας με καλώδιο για να αποφύγει αποτελεσματικά την απώλεια δαπανών ηλεκτρικής ενέργειας.
6. Η αρμονική ανάλυση του μετρημένου σήματος επίτόπου μπορεί να πραγματοποιηθεί, κάθε περιεχόμενο του 2$ου στη 32η αρμονική μπορεί να αναλυθεί, και η συνολική αρμονική διαστρέβλωση μπορεί να υπολογιστεί αυτόματα.
7. Η μεγάλος-οθόνη, η επίδειξη χρώματος LCD υψηλός-φωτεινότητας, οι πλήρεις αγγλικές γραφικές επιλογές χαρακτήρα και οι υπαγορεύσεις λειτουργίας πραγματοποιούν το φιλικό ανθρώπου-μηχανής διάλογο. Σχετικά με τη σιλικόνη τα κουμπιά καθιστούν τη λειτουργία άνετη και αισθάνονται καλά. Η ευρύς-θερμοκρασία LCD με τη ρύθμιση φωτεινότητας μπορεί να προσαρμοστεί στις εποχές χειμώνα και καλοκαιριού.
8. Large-capacity ανεφοδιασμός ισχύος της μπαταρίας λίθιου, συνεχής εργασία μέχρι και 6 ώρες.
9. Ο χρήστης μπορεί να σώσει τα στοιχεία δοκιμής υπό μορφή αρχείου ανά πάσα στιγμή για τη συγκεντρωμένη και ενοποιημένη διαχείριση, αρχείου και επιθεώρησης, και μπορεί να αποθηκεύσει τα σύνολα περισσότερο από το 2000 στοιχείων.
10. Τα σωζόμενα αρχεία μπορούν να φορτωθούν στο διοικητικό υπολογιστή υποβάθρου για την περιεκτικές ανάλυση και την αναθεώρηση.
11. Με τη διαρκή λειτουργία ημερολογίων και ρολογιών, τη σε πραγματικό χρόνο επίδειξη η ημερομηνία και το χρόνο της εργασίας δοκιμής.
12. Μικρό μέγεθος και ελαφρύς, εύχρηστος στην περιοχή.
13. Η διεπαφή USB είναι διατηρημένη, και τα όργανα μπορούν να χρησιμοποιηθούν για να αντικαταστήσουν τις κινήσεις λάμψης USB και άλλες κινητές συσκευές αποθήκευσης.
Τεχνικοί δείκτες
1.Input χαρακτηριστικά |
Αριθμός καναλιών τάσης: 3 κανάλια
Σειρά μέτρησης τάσης: 0 ~ 450V
Ψηφία επίδειξης τάσης: 6 ψηφία
Αριθμός τρεχόντων καναλιών: 6 κανάλια
|
Τρέχουσα σειρά μέτρησης: 0 ~ 6A
Τρέχοντα ψηφία επίδειξης: 6 ψηφία
Σειρά μέτρησης φάσης: - 180° ~ + 180°
Αρμονικοί χρόνοι ανάλυσης: 2 ~ 32 φορές
|
2. Ακρίβεια |
Τάση: ± 0,3%
Ρεύμα και δύναμη: ± 0,5%
Γωνία φάσης: ± 3°
|
Αρμονικό λάθος μέτρησης ποσοστού περιεχομένου τάσης: ≤0.3%
Αρμονικό τρέχον ικανοποιημένο λάθος μέτρησης ποσοστού: ≤0.5%
|
3. Θερμοκρασία εργασίας |
- 15℃ ~ + 40℃ |
4. Παροχή ηλεκτρικού ρεύματος χρέωσης |
Εναλλασσόμενο ρεύμα 160V ~ 260V |
5. Μόνωση |
Η αντίσταση μόνωσης της τάσης και των τρεχόντων τερματικών εισαγωγής στο γραφείο είναι ≥100MΩ.
Το τέλος εισαγωγής παροχής ηλεκτρικού ρεύματος αντέχει μια συχνότητα ισχύος 2KV (αποτελεσματική αξία) μεταξύ του κοχυλιού και διαρκεί 1 λεπτό.
|
6. Όγκος |
250mm * 160mm * 60mm |
7. Βάρος |
1.8Kg |

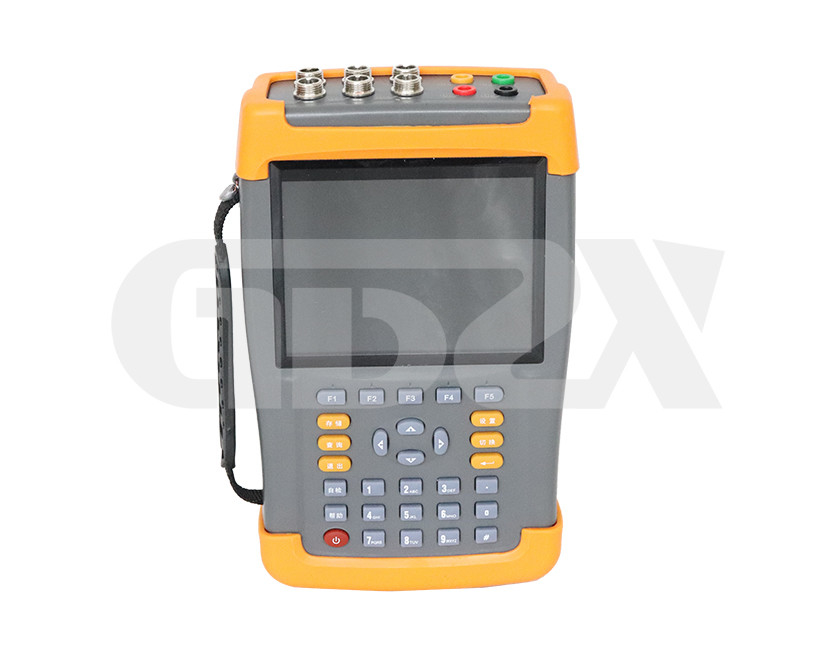

Εικόνες προϊόντων
Περιπτώσεις δοκιμής
