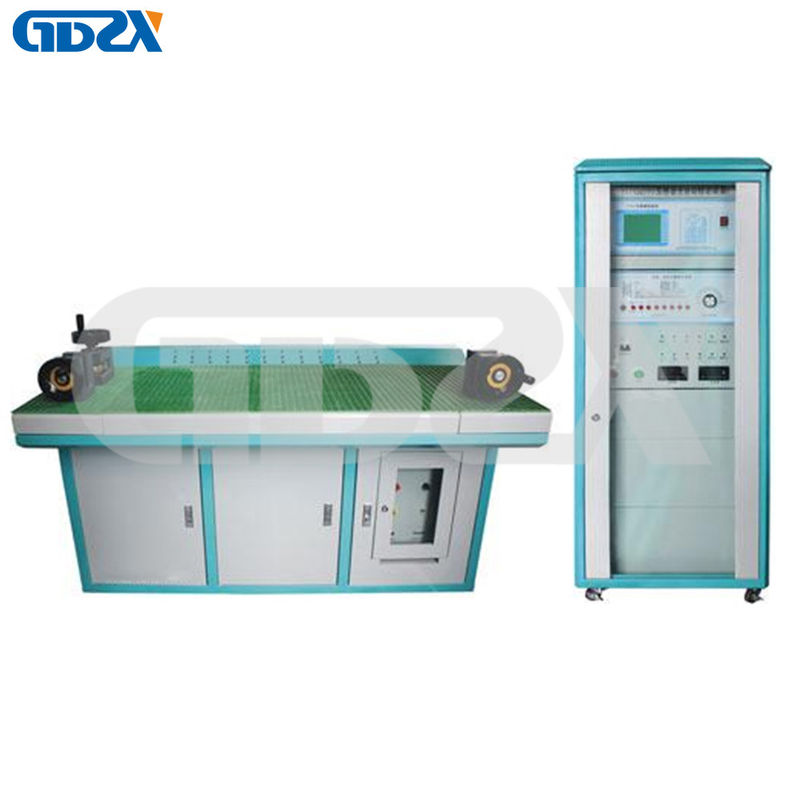

Ο εξοπλισμός δοκιμής μετασχηματιστή πλήρους αυτόματου οργάνου ZXHQ-T

Χαρακτηριστικά:

1Το πλήρες αυτόματο κρεβάτι δοκιμών βασίζεται σε ένα μόνο τσιπ για τη μέτρηση, τον έλεγχο και την προβολή

2Με το περιβάλλον υπολογιστή για την επίτευξη αυτοματισμού γραφείου, η αποτελεσματικότητα της εργασίας είναι πολύ υψηλότερη από πριν

3Μεγάλη οθόνη LCD, φιλική προς το χρήστη διεπαφή λειτουργίας, τεράστιες πληροφορίες μέτρησης

4. αυτόματη μέτρηση του μετασχηματιστή οργάνου, αυτόματη αλλαγή της τάσης τρέχοντας κουτί φόρτωσης

5. Καλή λειτουργία συλλογής, έγκαιρη αναφορά στον χρήστη σχετικά με τα λάθη

6Ακριβότητα: 2.

7Ο τυποποιημένος μετασχηματιστής δεν χρειάζεται να έχει την ίδια αναλογία στροφών με τον δοκιμαζόμενο μετασχηματιστή.η δοκιμή μπορεί να διεξαχθεί εφόσον η ονομαστική πρωτογενής τάση ή το ονομαστικό πρωτογενές ρεύμα του τυποποιημένου μετασχηματιστή είναι μεγαλύτερο από τη ονομαστική τιμή των δοκιμαζόμενων μετασχηματιστών.

Τεχνικοί δείκτες:

1. Συνθήκες εργασίας

1) Θερμοκρασία: 5°C~40°C

2) Σχετική υγρασία: < 80% ((25°C)

3) Υψόμετρος: < 2500m

4) Συχνότητα τροφοδοσίας: 50Hz ± 0,5Hz

5) Τύπος τροφοδοσίας: 220V±5V

2. Πεδίο μέτρησης

1) Μέρος σε φάση (%): 0,0001~200,0 ανάλυση: 0.0001

2) Μέρος τετραγωνισμού (min): 0,001~999,9 ανάλυση 0.001

3) Αντίσταση: (W): 0.0001~60.0 ανάλυση:0.0001

4) Διάταξη αποδοχής: 0,0001 ~ 60,0 μs:0.0001

3Βασικό λάθος.

1) Στο συντελεστή φάσης: DX=±(X×2%+Y×2%±2d)

2) ορθογώνιο στοιχείο: DY=±(X×2%+Y×2%±5d)

Διάκριση της τιμής απεικόνισης του οργάνου

3) Ποσοστό: 1

4.Πρόβλημα εργασίας:

1) ρεύμα (1%-149%)In(In=5A);(5%-149%)In(In=1A)

5Δραστηριώδες φορτίο: ρεύμα: Σχετικά με Tx < 0,12Ω cosΦ=1

6.Αποδείξεις σφάλματος πολικότητας: πρέπει να υπάρχει ένδειξη πολικότητας όταν το ονομαστικό ρεύμα εργασίας είναι άνω του 5%, σφάλμα > 180%, Σημείωση: εάν δεν υπάρχει υπενθύμιση πολικότητας όταν το ονομαστικό ρεύμα εργασίας είναι άνω του 10%,Είναι αποτυχία λογισμικού., μην αυξήσετε άλλο το ρεύμα για να μην κάψετε το όργανο

7. Δείξη σφάλματος αναλογίας στροφής

1) Πρέπει να υπάρχει ένδειξη σφάλματος αναλογίας στροφής όταν το ονομαστικό ρεύμα λειτουργίας είναι άνω του 5%, σφάλμα > 30%

8Δήλωση δοκιμής μόνωσης και αντοχής

1) Ο τερματικός σταθμός Tx συνδέεται με τον τερματικό σταθμό γείωσης

2) Τόσο ο τερματικός σταθμός Κ όσο και ο τερματικός σταθμός D δεν συνδέονται με τον τερματικό σταθμό γείωσης

3) Η πρίζα τροφοδοσίας μπορεί να αντέξει 1.5KV στην περίπτωση, χρόνος: 1min
