Επισημαίνω:
Μεταβλητή συσκευή ανάλυσης δοκιμής CT PT συχνότητας
, Iec60044-1 συσκευή ανάλυσης δοκιμής CT PT
, AC220V συσκευή ανάλυσης τρεχόντων μετασχηματιστών
Ονομασία προϊόντος:: |
Βαθμονομητής πεδίου μετασχηματιστή |
Δυναμική τάση: |
0,1 ~ 125 V (AC) |
ρεύμα εξόδου: |
0,001 ~ 5A (RMS) |
Δύναμη εξόδου: |
300VA |
Ανώτατη ισοδύναμη τάση σημείου καμπής: |
45KV |
Φάση μέτρησης:: |
Ακρίβεια: ± 2 λεπτά, ανάλυση: 0,01 λεπτά |
Τάση ισχύος εισόδου: |
AC220V ± 10%, 50Hz / 60Hz ± 10% |
Συνθήκες εργασίας: |
Θερμοκρασία: -10 ℃ ～ 50 ℃, υγρασία: ≤90% |
Μέγεθος και βάρος:: |
485mm*356mm*183mm; 15 κιλά |

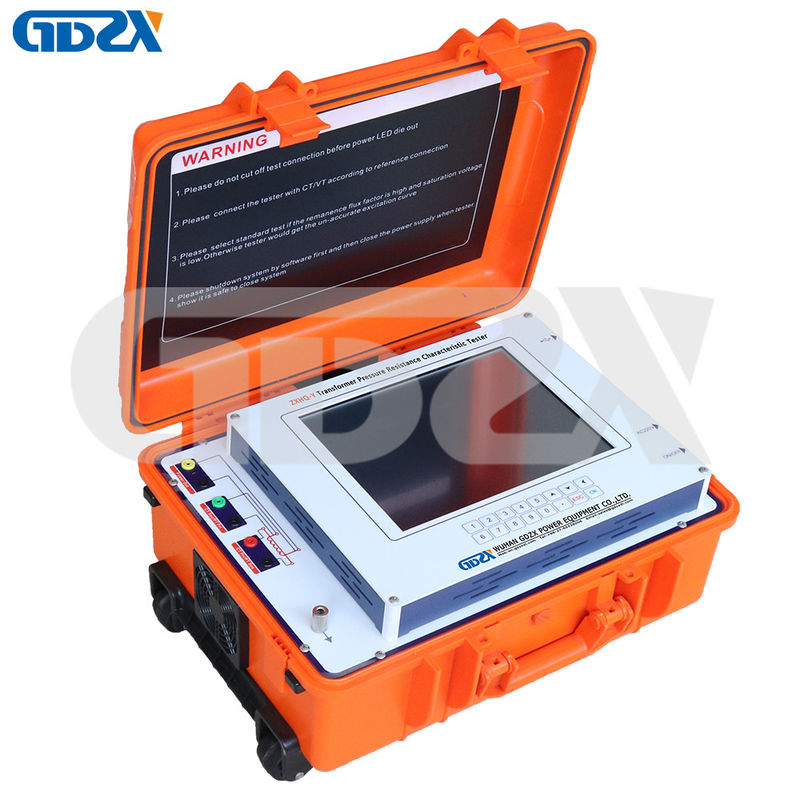

ZXHQ-Y Συσκευή Βαθμονόμησης Πεδίου Μετασχηματιστή
Εισαγωγή προϊόντος
Το ZXHQ-Y είναι ένας Πολυλειτουργικός Ελεγκτής Χαρακτηριστικών Μετασχηματιστή Ρεύματος και Τάσηςσχεδιασμένο σύμφωνα με τα IEC60044-1 / GB1208, IEC60044-2GB1207, IEC60044-6 / GB16847 και C57.13, το όργανο μπορεί να αποκτήσει τα χαρακτηριστικά διέγερσης των μετασχηματιστών ρεύματος και τάσης, τις παραμέτρους διέγερσης. Η μέγιστη τάση σημείου καμπής του υπό δοκιμή μετασχηματιστή ρεύματος μπορεί να φτάσει τα 45kV με διάφορες παραμέτρους δοκιμής όπως η αναλογία, το σφάλμα αναλογίας, η πολικότητα, η αντίσταση πηνίου και ο βρόχος υστέρησης.
Χαρακτηριστικά
Ο αναλυτής CT PT χρησιμοποιείται για τις ακόλουθες δοκιμές μετασχηματιστών ρεύματος:
1. Δοκιμή χαρακτηριστικών διέγερσης
2. Ανίχνευση αναλογίας στροφών
3. Επαλήθευση της διαφοράς αναλογίας και της διαφοράς γωνίας
4. Έλεγχος πολικότητας
5. Μέτρηση αντίστασης δευτερεύουσας περιέλιξης
6. Μέτρηση δευτερεύοντος φορτίου
7, Μέτρηση καμπύλης σφάλματος 5% και 10%
8. Δοκιμή και ανάλυση μεταβατικών χαρακτηριστικών CT
9. Αυτόματη εξαγωγή πινακίδας CT
10. Μέτρηση παραμέτρων CT όπως τάση σημείου καμπής / ρεύμα, ακριβής συντελεστής ορίου, συντελεστής ασφαλείας οργάνου, δευτερεύουσα χρονική σταθερά, συντελεστής υπολειμματικού μαγνητισμού, επίπεδο ακρίβειας, κορεσμός και υποκορεσμός και επαγωγή, ηλεκτρεγερτική δύναμη σημείου καμπής, οριακή ηλεκτρεγερτική δύναμη και συντελεστής περιοχής.
11. Μέτρηση βρόχου υστέρησης του πυρήνα του μετασχηματιστή ρεύματος.
Ο αναλυτής CT PT μπορεί επίσης να χρησιμοποιηθεί για τις ακόλουθες δοκιμές μετασχηματιστών τάσης:
1. Ανίχνευση αναλογίας στροφών PT
2. Έλεγχος πολικότητας PT
3. Μέτρηση αντίστασης δευτερεύουσας περιέλιξης PT
4. Μέτρηση δευτερεύοντος φορτίου PT
Η εφαρμογή της συσκευής περιλαμβάνει κυρίως:
1. Επαλήθευση παραμέτρων πινακίδας CT
2. Επαλήθευση παραμέτρων όταν το CT είναι συνδεδεμένο σε ρεύμα φορτίου
3. Ανάλυση της επίδρασης των μεταβατικών χαρακτηριστικών του CT στη συσκευή προστασίας ρελέ.
4. Επαλήθευση παραμέτρων πινακίδας PT
5. Επαλήθευση δευτερεύοντος φορτίου PT
Τεχνικοί Δείκτες
| 1. Βάση προτύπου δοκιμής: |
IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208, GB16847, GBT4703, C57.13 |
| 2. Τάση εισόδου ρεύματος: |
AC220V ± 10%, 50Hz / 60Hz ± 10% |
| 3. Τάση εξόδου: |
0.1~125V (AC) |
| 4. Ρεύμα εξόδου: |
0.001~5A (RMS) |
| 5. Ισχύς εξόδου: |
300VA |
| 6. Η υψηλότερη ισοδύναμη τάση σημείου καμπής: |
45KV |
| 7. Μέτρηση ρεύματος: |
Εύρος: 0~10A (αυτόματο εύρος 0.1 / 0.4 / 2 / 10A),
σφάλμα <± 0.1% + 0.01% FS;
|
| 8. Μέτρηση τάσης: |
Εύρος: 0~200V (αυτόματο εύρος 1/10/70 / 200V),
σφάλμα <± 0.1% + 0.01% FS;
|
| 9. Μέτρηση αναλογίας στροφών: |
εύρος: 1~30000, 1~2000 σφάλμα <0.05%, 2000~5000 σφάλμα <0.1%, 5000~30000 σφάλμα <0.2%; |
| 10. Μέτρηση φάσης: |
Ακρίβεια: ± 2min, ανάλυση: 0.01min |
| 11. Εύρος μέτρησης αντίστασης δευτερεύουσας περιέλιξης: |
εύρος: 0~8KΩ (αυτόματο εύρος 2/20 / 80Ω / 800Ω / 8kΩ),
Σφάλμα <0.2% RDG + 0.02% FS, μέγιστη ανάλυση: 0.1mΩ;
|
| 12. Μέτρηση θερμοκρασίας: |
-50~100 βαθμοί, σφάλμα <3 βαθμοί |
| 13. Μέτρηση δευτερεύοντος φορτίου CT: |
0~160ohm (2/20 / 80ohm / 160ohm),
Σφάλμα 0.2% RDG + 0.02% FS Μέγιστη ανάλυση 0.001ohm
|
| 14. Μέτρηση δευτερεύοντος φορτίου PT: |
0~80kohm (800ohm / 8kohm / 80kohm),
Σφάλμα 0.2% RDG + 0.02% FS Μέγιστη ανάλυση 0.1ohm
|
| 15. Μέτρηση αναλογίας στροφών: |
εύρος: 1~30000, 1~5000 σφάλμα <0.2%, 5000~30000 σφάλμα <0.5% |
| 16. Αριθμός ομάδων αποθήκευσης δεδομένων: |
περισσότερες από 1000 ομάδες |
| 17. Συνθήκες λειτουργίας: |
θερμοκρασία: -10 ℃~50 ℃, υγρασία: ≤90% |
| 18. Μέγεθος: |
485mm*356mm*183mm |
| 19. Βάρος: |
15Kg |
Εικόνες προϊόντων
