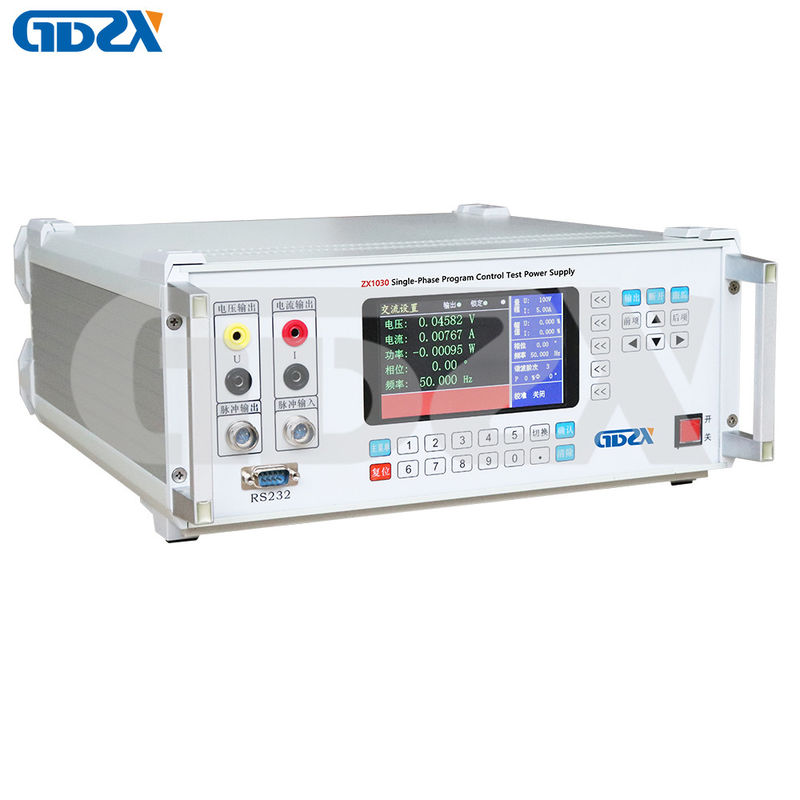

ZX1030 600V 20A μονοφασικός βαθμονωτής πηγής ελέγχου προγράμματος

Κλιμακωτής ηλεκτρικής ενέργειας

0 - 600V 0 - 20A Μονοφασικό ακριβές έλεγχο προγράμματος Πηγή δοκιμής

Αυτή η συσκευή υιοθετεί προγραμματιζόμενο FPGA, μετατροπέα υψηλής ταχύτητας υψηλής ακρίβειας D / A, τεχνολογία DDS, μπορεί να ρυθμίσει τη συχνότητα, το εύρος, την πηγή σήματος φάσης και να ενισχύσει την ισχύ του σήματος.Είναι με υψηλή ακρίβεια πρότυπα τάσης, ρεύμα, ισχύ, ηλεκτρική ενέργεια στο εσωτερικό, με αναλογική σφραγίδα σφραγίδας ανατροφοδότηση και ψηφιακό έλεγχο PID μπορεί να προκύψει τάση, ρεύμα, συχνότητα, φάση,και να εντοπίσει τις ρυθμιζόμενες παραμέτρους αυτόματα για μεγάλο χρονικό διάστημα.

Είναι ένας συνδυασμός από τακτικό μετρητή ισχύος και μετρητή ενέργειας, μπορεί να χρησιμοποιηθεί για την βαθμονόμηση πολλών ειδών ηλεκτρικών οργάνων.Και μπορεί να συνδεθεί με το PC για να συνειδητοποιήσει την αυτόματη βαθμονόμηση και τη συνολική διαχείριση των δεδομένων δοκιμών.

1Η απλούστερη δομή αλλά η πιο αξιόπιστη.

2Υψηλής πιστότητας σήμα εξόδου και ικανότητα ανθεκτικότητας σε σοκ με τη χρήση υψηλής ακρίβειας ενισχυτή υψηλής ισχύος.

3. διπλή προστασία εξόδου, ενσωματωμένη σε τάση, ρεύμα, συχνότητα, φάση, ενεργειακό πρότυπο και PID, ικανή για μακροχρόνια σταθερή λειτουργία.

5Χρωματική οθόνη LCD, εύκολη στη λειτουργία.

6Με κουτί μεταφοράς από κράμα αλουμινίου, που φαίνεται ωραίο.

1Δύναμη Συχνότητα τάση εξόδου:

1) εύρος εξόδου: 0V ~ 720V, εύρος ονομαστικής τάσης: 25V,50V,100V,200V,400V,600V

2) Πεδίο ρύθμισης: 0·120%, λεπτότητα ρύθμισης: 5×10-5

3) Ακριβότητα:

Ονομαστικό σφάλμα εμβέλειας: ≤±0,06% ((Rd) ±0,04% ((πλήρης εμβέλειας) 0.1 κλάση, (≤±0,03% (Rd) ±0,02% ((πλήρης εμβέλειας) 0.05 κλάση

4) ισχύς εξόδου: πλήρης εμβέλειας 100%, ≥20VA

2Δύναμη Δύναμη συχνότητας:

1) εύρος εξόδου: 0A ~ 24A

2) Πεδίο ονομαστικού ρεύματος: 0,1A,0.5A,1A,5A,10A,20A

3) Ακρίβεια: στο ονομαστικό εύρος

Ονομαστικό σφάλμα εμβέλειας: ≤±0,06% ((Rd) ±0,04% ((πλήρης εμβέλειας) τάξη 0.1, ≤±0,03% (Rd) ±0,02% ((πλήρης εμβέλειας) τάξη 0.05

4) ισχύς εξόδου: 1 ~ 20A ≥ 20VA

3Η συχνότητα εξόδου: εύρος: 45Hz ~ 65Hz, ανάλυση: 0.001Hz σφάλμα: 0.01Hz

4Θέση φάσης εξόδου: 0,00°-359,99°, σφάλμα: 0,1°

5. Αρμονικές εξόδου: Αρμονική τάξη 2~32, πλάτος 0~20%, ακρίβεια: 0,010·N ((N είναι αρμονική τάξη#)

6. Διαστρέβλωση της μορφής κύματος εξόδου:Τώρα τάσης εναλλασσόμενης τάσης ≤ 0,3%

7Δυναμική συχνότητα ισχύς εξόδου: εύρος: ονομαστική τάση και ονομαστικό ρεύμα σε οποιοδήποτε συνδυασμό

Ονομαστικό σφάλμα εύρους: ≤±0,06% ((Rd) ±0,04% ((fr) τάξη 0,1, (≤±0,03% (Rd) ±0,02% ((fr) τάξη 0,05

Σημείωση: Η ακρίβεια της ενεργού ισχύος θα είναι ένα επίπεδο χαμηλότερη

8Δοκιμή μετρητή ενέργειας: ολοκληρωμένο σφάλμα 0,1/ 0,05% FS (η απόδοση παλμού ≤ 90 kHz, ονομαστική τιμή τριών φάσεων = 60 kHz)

9Άλλα:

1) Ενεργειακή παροχή ισχύος: μονοφασική 220V±10%, 50Hz±5%

2) Περιβάλλον εργασίας: θερμοκρασία 20°C±10°C, σχετική υγρασία: ≤85%RH

3) Μέγεθος και βάρος: 460×480×200mm 18kg
