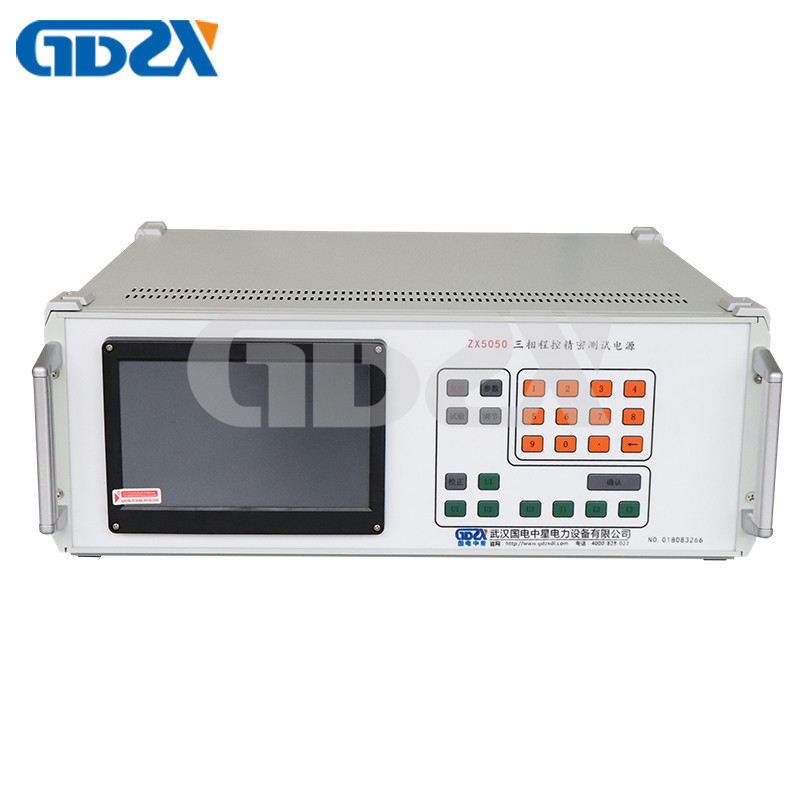

Υψηλός ακριβής τριφασικός προγραμματίσημος διακριβωτής πηγής με την επίδειξη TFT LCD

Το τριστάσιο προγραμματιζόμενο εφόδιο δοκιμής ZX5050 υιοθετεί μια ολοκληρωμένη δομή πηγής μετρητή, χρησιμοποιώντας ένα ενσωματωμένο σύστημα, μεγάλη οθόνη TFT χρωματική οθόνη LCD, οθόνη αφής, τσιπ CPLD,και μια σειρά από προηγμένες συσκευές όπως υψηλής ακρίβειας A/D, D / A, κλπ. Είναι μικρού μεγέθους και ελαφρού βάρους και μπορεί να χρησιμοποιηθεί ευρέως στη βιομηχανία μετρήσεων ηλεκτρικής ενέργειας, σε εργαστηριακά εργαστηριακά εργαστηριακά εργαστηριακά εργαστηριακά εργαστηριακά εργαστηριακά εργαστηριακά εργαστηριακά εργαστηριακά εργαστηριακά εργαστηριακά εργαστηρια και σε άλλα συναφή τμήματα,καθιστώντας εύκολο να μεταφέρεται και να χρησιμοποιείται στο χώρο.

1Το πάνελ ελέγχου με οθόνη αφής και το κουμπί μάσκας προσώπου χρησιμοποιούνται για την εμφάνιση μεγάλου όγκου πληροφοριών, η οποία είναι απλή και βολική στη χρήση.

2Ενσωματωμένο μετρητή ενέργειας, που εμφανίζει παραμέτρους όπως τάση, ρεύμα, συχνότητα, φάση, ενεργή ισχύ, αντιδραστική ισχύ, φαινομενική ισχύ, συντελεστής ισχύος κλπ.

3Έχει πολλαπλές λειτουργίες προστασίας: προστασία περιορισμού ρεύματος, προστασία ενισχυτή ισχύος, προστασία βραχυκυκλώματος τάσης, προστασία ανοικτού κυκλώματος ρεύματος, θερμική προστασία ενισχυτή ισχύος,και άλλες λειτουργίες.

4. Ευφυές κιβώτιο: Μέσα στο επιτρεπόμενο εύρος εξόδου του οργάνου, οι χρήστες μπορούν να ρυθμίζουν ελεύθερα τη ονομαστική τάση και το ρεύμα κάθε τριστάσης τάσης και ρεύματος.Τα σημεία δοκιμής και οι λεπτομέρειες ρύθμισης της τάσης και του ρεύματος αναφέρονται στην ονομαστική τιμή ταχυτήτων που ορίζεται από τον χρήστη., καθιστώντας ευκολότερη τη λειτουργία για τους χρήστες.

5Πλούσια σημεία δοκιμής τάσης, ρεύματος και φάσης για εύκολη λειτουργία.

6Εξοπλισμένο με RS232 σειριακή θύρα για εύκολο έλεγχο υπολογιστή και αναβάθμιση λογισμικού.

1. Εξόραση

1) Πρόταση: 10~450V (εσωτερικό εύρος τάσης 57.7, 100, 220V, 380V), ισχύς εξόδου 20VA.

2) ρεύμα: 0,001-20A (εσωτερική περιοχή ρεύματος 0.2, 1, 5, 20A), ισχύς εξόδου 20VA. (Τώρα 0-100A μπορεί να προσαρμοστεί)

3) Συχνότητα εξόδου: 45-65Hz.

4) Φάση εξόδου: 0-359,99 °.

5) Σταθερότητα: τάση και ρεύμα 0,02%. (2 λεπτά)

6) Διαστρέβλωση: Διαστρέβλωση τάσης και ρεύματος που δεν υπερβαίνει το 0,5% (μη χωρητικό φορτίο)

2. Ακριβότητα εξόδου και προβολής

Σχέδιο: Ψήφισμα

Πρόταση: 4 σημαντικά ψηφία

Συχνότητα: 0,001 Hz

Φάση: 0,01 °

Συντελεστής ισχύος: 0.001

Ενεργή ισχύς: 4 σημαντικά ψηφία

Αντιδραστική ισχύς: 4 σημαντικά ψηφία

Προφανής ισχύς: 4 σημαντικά ψηφία

3Κοινά σημεία δοκιμής ρύθμισης της ισχύος

1) Σημεία δοκιμής τάσης: 80%, 90%, 100%, 110%, 120%.

2) Τρέχοντα σημεία δοκιμής: 1%, 5%, 10%, 20%, 50%, 100%, 120%.

3) Σημεία δοκιμής φάσης: 0,5L, 0,86L, 1.00,86C, 0,5C.

4) Το εύρος της τριστάσης τάσης και του ρεύματος μπορεί να ρυθμιστεί ξεχωριστά, με ακρίβεια ρύθμισης 10%, 1%, 0,1% και 0,01%· Ρυθμίστε το εύρος στο 125%.

5) Ο συντελεστής φάσης και ισχύος της τριστάσης τάσης και ρεύματος μπορεί επίσης να ρυθμίζεται σε φάσεις, με λεπτομέρεια ρύθμισης 10 °, 1 °, 0,1 ° και 0,01 °, αντίστοιχα.

6) Η UB και η UC μπορούν επίσης να ρυθμίζουν τη φάση της UA ξεχωριστά.

7) Η ρύθμιση της συχνότητας επιτυγχάνεται με τη ρύθμιση της τριστάσης τάσης και του ρεύματος μαζί, με ακρίβεια ρύθμισης 5Hz, 1Hz, 0,1Hz και 0,01Hz, αντίστοιχα.

4Ηλεκτρική τροφοδοσία: μονοφασικός AC 182-262V, 50/60Hz.

5Εξωτερικό μέγεθος: 500 × 600 × 178 mm

6Βάρος: 27 κιλά.
