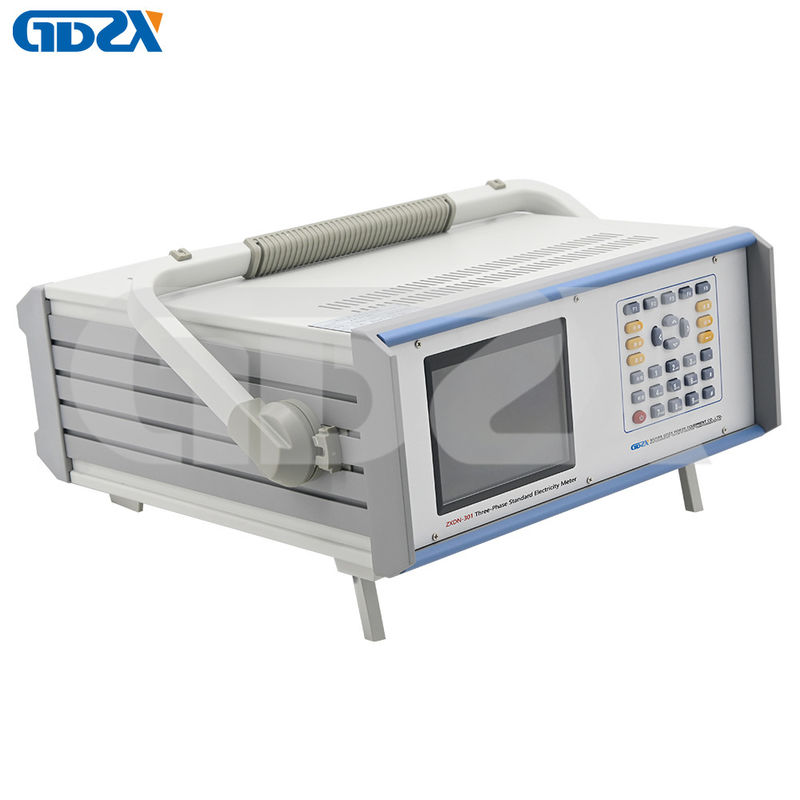

ZXDN-301 3 φάσης Στερεότυπο μετρητή αναφοράς ενέργειας κλάσης 0,02 220V

• Τυπική φορητή θήκη από αλουμίνιο, μικρότερος όγκος (προς το παρόν ο όγκος των παρόμοιων εγχώριων προϊόντων 355 × 145 × 185 mm) ελαφρύτερο βάρος (7,5 kg), πιο βολικό στη μεταφορά.


• Μετρήσεις ευρέος εύρους: εύρος μέτρησης τάσης (τάση φάσης): 1 ~ 560V
  Πεδίο μέτρησης ρεύματος: 10mA ~ 120A


• Πολλαπλές μεθόδους μέτρησης: μπορεί να μετρήσει τάση, ρεύμα, ισχύ (ενεργή ισχύ, αντιδραστική ισχύ,Η ηλεκτρική ενέργεια σε 4 τεταρτημόρια υπό διάφορες συνθήκες καλωδίωσης, όπως μονοφασικήΗ αντιδραστική ισχύς και η ηλεκτρική ενέργεια μπορούν να μετρηθούν με πολλούς τρόπους, όπως η πραγματική αντιδραστική ισχύς,τετραγωνική αντίδραση και τεχνητή ουδέτερη αντίδραση.


• Πολυλειτουργική μέτρηση:
  Α. Η τάση, το ρεύμα, η φάση, η συχνότητα, η ενεργή ισχύς, η αντιδραστική ισχύς, ο συντελεστής ισχύος, το σφάλμα και άλλες βασικές λειτουργίες μέτρησης.
  Β. Μέτρηση της σταθερότητας τάσης, ρεύματος και ισχύος (έως 5 αλγόριθμοι σταθερότητας ισχύος).
  Γ. Μέτρηση της ασυμμετρίας της τριφασικής πλάκας τάσης και ρεύματος.
  Δ. Μέτρηση της τρισδιάστατης ανισορροπίας τάσης και ρεύματος.
  Ε. Μέτρηση της δυσσύνδεσης φάσης.
  Φ. Παρουσίαση διανυσματικού γραφήματος, ποικιλία μεθόδων απεικόνισης διανυσματικού γραφήματος (στροφή με την κατεύθυνση των ρολογιών, στροφή κατά την αντίστροφη κατεύθυνση των ρολογιών, προαιρετική θέση βάσης στις 12:00 και στις 3:00, μεταβλητή στοιχείου αναφοράς,Τρόπος εμφάνισης φάσης(π.χ. 0 ~ 360° ή ± 180°) για να ανταποκρίνεται σε διάφορες συνήθειες εμφάνισης.
  Γ. Παρουσίαση μορφής κύματος, ανάλυση αρμονικών, υπολογισμός στρεβλώσεων. Παρουσίαση γραφικού φάσματος φάσματος. Μπορεί να εμφανίσει αρμονικό πλάτος, περιεχόμενο, φάση. Το διάγραμμα φάσματος έχει τη λειτουργία μεγέθυνσης.
  H. Μέτρηση της ζήτησης
  Ι. Μέτρηση της έντασης μαγνητικής επαγωγής στο διάστημα.
  Ι. Μέτρηση της πτώσης πίεσης στο ίδιο άκρο της συσκευής.
  Κ. Μέτρηση της σταθεράς και της συχνότητας του μετρητή.
  L. Θεμελιώδης μέτρηση ισχύος κύματος.
  Μ. Το σφάλμα (δραστική ισχύ, αντιδραστική ισχύ, φαινομενική ισχύ, τάση και ρεύμα) τριών διαφορετικών τύπων μετρητών μπορεί να επαληθευθεί ταυτόχρονα.
  N.3 εξόδους παλμών, η σταθερή μπορεί να ρυθμιστεί ξεχωριστά (αυτόματη ή χειροκίνητη ρύθμιση), οι τύποι σταθερών μπορούν επίσης να ρυθμιστούν ξεχωριστά: ενεργή ισχύ, αντιδραστική ισχύ, φαινομενική, τάση, ρεύμα.
  Ο. Μπορεί να επαληθεύσει το συνολικό σφάλμα της συσκευής που αποτελείται από τρεις μετρητές μονής φάσης.
  Π. Μπορούν να χρησιμοποιηθούν ως τρία μονόφασμα μετρητές.


• Μέτρηση ισχύος βασικού κύματος: μπορεί να μετρήσει την πλήρη ισχύ (συμπεριλαμβανομένης της ισχύος βασικού κύματος και της αρμονικής ισχύος κύματος) και μπορεί να μετρήσει μόνο τη δύναμη βασικού κύματος.


• Επιβεβαίωση σφάλματος ηλεκτρικής ενέργειας:μπορεί να επαληθεύει την εκτιμώμενη τιμή σφάλματος μέτρησης ηλεκτρικής ενέργειας και τυπικής απόκλισης του μετρητή ηλεκτρικής ενέργειας και της συσκευής επαλήθευσης του μετρητή ηλεκτρικής ενέργειαςΚαι ο αριθμός παλμών, η σταθερά βαθμονόμησης μπορεί να ρυθμιστεί αυτόματα για να βελτιωθεί η αποτελεσματικότητα της εργασίας.Ειδικά η συσκευή βαθμονόμησης για πολυσταθερό μετρητή και μετρητή ηλεκτρικής ενέργειας είναι πιο βολική στη χρήση. Ειδική τεχνολογία αντιστάθμισης, σε μικρό φορτίο, επειδή το φορτίο είναι πολύ μικρό (η συχνότητα παλμού ενέργειας είναι πολύ χαμηλή) δεν θα προκαλέσει το άλμα σφάλματος πολύ μεγάλο.εκτίμηση τυπικής απόκλισης, μέσο λάθος.


• Ανάλυση αρμονικών: ανάλυση τάσης συχνότητας ισχύος, ρεύμα 51 φορές κάτω από τις αρμονικές.


• Μπορεί να εμφανίζει διαισθητικά την μετρούμενη τάση, τη μορφή κύματος του ρεύματος, την τάση, την τάση, την τάση, την τάση, την τάση, την τάση, την τάση, την τάση, την τάση, την τάση, την τάση, την τάση, την τάση, την τάση, την τάση, την τάση, την τάση, την τάση, την τάση, την τάση, την τάση, την τάση.διάγραμμα διανυσματικού φάσης ρεύματος, διαγράμματα γραμμών κυμάτων αρμονικής ανάλυσης.


• Εγχειριτική ή αυτόματη αλλαγή εμβέλειας.


• Με τη λειτουργία αποθήκευσης, μπορεί να αποθηκεύσει 30 ομάδες αρχείων δεδομένων και μπορεί να ανακτηθεί σύμφωνα με τις συνθήκες.


• με μέθοδο εισόδου pinyin: μπορεί να εισάγει κινέζικους χαρακτήρες, γράμματα, σύμβολα


• Διοχέτευση: ευρύ φάσμα τερματικού εισόδου ρεύματος κοινό, αλλαγή ρεύματος χωρίς αλλαγή καλωδίωσης, εύκολη στη χρήση.


• πολλαπλής χρήσης: μπορεί να χρησιμοποιηθεί ως τυπικός μετρητής, μπορεί επίσης να χρησιμοποιηθεί ως δοκιμαστής συσκευής επαλήθευσης μετρητών ηλεκτρικής ενέργειας. μπορεί να χρησιμοποιηθεί μόνο, μπορεί επίσης να χρησιμοποιηθεί με τηλεχειριστήριο επικοινωνίας υπολογιστή,μπορεί επίσης να χρησιμοποιηθεί με συσκευή επαλήθευσης.


• Πολλαπλές διεπαφές επικοινωνίας: RS485, RS232, USB, χρησιμοποιώντας ασύγχρονη επικοινωνία: ο ρυθμός baud μπορεί να ρυθμιστεί.


• 6.4 ίντσες 640×480 μονάδες TFT χρωματική οθόνη LCD, καθαρή οθόνη, ζωντανό χρώμα.


• Λειτουργία: ανθρώπινη σχεδίαση, λογικός συνδυασμός λειτουργιών, πολύ απλή λειτουργία.

Τεχνικοί δείκτες:

1- Πεδίο σήματος.
Τετάρτη: 1 έως 560V (τάση φάσης)
ρεύμα: 10mA ~ 120A
Συχνότητα: 40 ~ 70 hz
Παλμός εισόδου: Μέγιστο 2MHz (TTL)
Συνήθεια εξόδου: χρησιμοποιήστε αυτόματη σταθερή, στο ονομαστικό εύρος, συχνότητα παλμού εξόδου Fout: 60KHz
Ακρίβεια 2.
1 Μέτρηση τάσης (RMS): ακρίβεια: 0,02 (Rd%).
Πεδίο ισχύος: 30V, 60V, 120V, 240V, 480V πέντε ταχύτητες, αυτόματη και χειροκίνητη μετάδοση.
2 Μέτρηση ρεύματος (RMS): ακρίβεια: 0,02 (Rd%).
Πεδίο λειτουργίας: 0.2α, 1Α, 5Α, 20Α, 100Α πέντε ταχύτητες, αυτόματη και χειροκίνητη μετάδοση.
3 Ενεργητική ισχύς, ακρίβεια μέτρησης ενεργού ηλεκτρικής ενέργειας: 0,02 (Rd%).
4 Ακρίβεια μέτρησης της αντιδραστικής ισχύος και της αντιδραστικής ηλεκτρικής ενέργειας: επίπεδο 0,05 (Rd%).
5 Μέτρηση συχνότητας: εύρος μέτρησης: 45 ~ 70 Hz.
Ανάλυση: 0,0001 Hz.
Ακρίβεια: ±0,01Hz.
6 Μέτρηση φάσης: εύρος μέτρησης: 0 ~ 359,999° (0 ~ ± 180°) ·
Ανάλυση: 0,001°.
Ακριβότητα: ±0,02°.
7 Μέτρηση πτώσης πίεσης στην ίδια άκρη:
Πεδίο μέτρησης: 0 ~ 400mV.
Ανάλυση: 0,1 mV.
Ακριβότητα: ± 0,02% ± 1mV.
Μέτρηση έντασης μαγνητικής επαγωγής:
Πεδίο μέτρησης: 0 ~ 0,25MT.
Ακριβότητα: ± 10% ± 0,001MT.
9 Μέτρηση αρμονικής τάσης:
2 έως 10 φορές: αρμονική περιεκτικότητα ≤ 30%· σφάλμα: 0,1%
11 έως 21 φορές: αρμονική περιεκτικότητα ≤ 30%· σφάλμα: 0,2%
22 έως 51 φορές: αρμονική περιεκτικότητα ≤ 30%· σφάλμα: 0,5%
10 Μέτρηση αρμονικού ρεύματος: 2~51 φορές: αρμονική περιεκτικότητα ≤ 50%· σφάλμα: 0,1%
3. Εισαγωγική αντίσταση
Αντίσταση εισόδου τάσης: ≥ 750K ω
Αντίσταση εισόδου ρεύματος: 0,001 ω
4Εργασιακό περιβάλλον
Θερμοκρασία: 15-30 oC Συντελεστής θερμοκρασίας: 0,0005/ °C
Χρόνος προθέρμανσης: 30 λεπτά
Η υγρασία: 45 ~ 80% r.h.
Ηλεκτρική τροφοδοσία: 220V± 10% 50Hz± 1%
Κατανάλωση ενέργειας: 50 va ή λιγότερο
5Άλλα
Όγκος: 355 × 185 × 145 mm
Βάρος: 7,5 kg
