Επισημαίνω:
IEC60044 συσκευή ανάλυσης CT PT
, 125V συσκευή ανάλυσης CT PT τομέων
, IEC60044 αναλυτής CT PT
Ονομασία προϊόντος:: |
Βαθμονομητής πεδίου μετασχηματιστή |
Τάση ισχύος εισόδου:: |
AC220V ± 10%, 50Hz / 60Hz ± 10% |
Τάση παραγωγής:: |
0,1~125V (AC) |
Ρεύμα παραγωγής:: |
0,001~5A (RMS) |
Δύναμη παραγωγής:: |
300VA |
Φάση μέτρησης:: |
Ακρίβεια: ± 2 λεπτά, ανάλυση: 0,01 λεπτά |
Μέγεθος και βάρος:: |
485mm*356mm*183mm; 15 κιλά |
Συνθήκες εργασίας:: |
θερμοκρασία: -10 ℃~50 ℃, υγρασία: ≤90% |

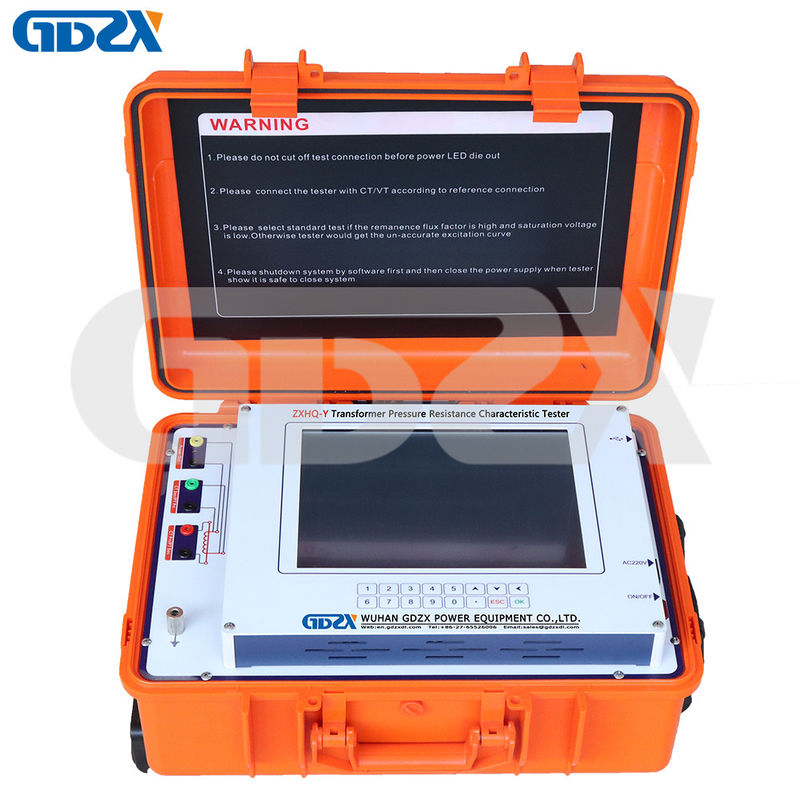

Κλιμακωτής πεδίου μετασχηματιστή ZXHQ-Y
Εισαγωγή του προϊόντος
Το ZXHQ-Y είναι ένας πολυλειτουργικός δοκιμαστής χαρακτηριστικών μετασχηματιστή ρεύματος και τάσηςσχεδιασμένα σύμφωνα με την IEC60044-1 / GB1208, IEC60044-2GB1207, IEC60044-6 / GB16847 και C57.13, το όργανο μπορεί να αποκτήσει τα χαρακτηριστικά διέγερσης των μετασχηματιστών ρεύματος και τάσης, τις παραμέτρους διέγερσης.Η μέγιστη τάση στο σημείο στροφής του υπό δοκιμή μετασχηματιστή ρεύματος μπορεί να φθάσει τα 45kV με διάφορες παραμέτρους δοκιμής, όπως ο λόγος, σφάλμα αναλογίας χτυπήματος, πολικότητα, αντίσταση τροχιάς και βρόχο υστερέσης.
Χαρακτηριστικά
Ο αναλυτής CT PT χρησιμοποιείται για τις ακόλουθες δοκιμές μετασχηματιστών ρεύματος:
1Δοκιμή χαρακτηριστικών διέγερσης
2. Ανίχνευση αναλογίας στροφής
3- Επιβεβαίωση της διαφοράς αναλογίας και της διαφοράς γωνίας
4Έλεγχος πολικότητας.
5. Δευτερεύουσα μέτρηση αντίστασης περιστροφής
6. Δευτερεύουσα μέτρηση φορτίου
7, μέτρηση καμπύλης λάθους 5% και 10%
8Δοκιμή και ανάλυση των παροδικών χαρακτηριστικών της ΤΣ
9. ΤΜ αυτοματοποιημένη συμπερίληψη της πινακίδας ονομασίας
10Μέτρηση των παραμέτρων CT όπως τάση / ρεύμα σημείου στροφής, ακριβής συντελεστής ορίου, συντελεστής ασφάλειας οργάνου, δευτερογενής σταθερή χρόνου, υπολειπόμενος μαγνητικός συντελεστής, επίπεδο ακρίβειας,κορεσμός και υποκορεσμός και επαγωγικότητα, ηλεκτροκινητική δύναμη σημείου στροφής, ηλεκτροκινητική δύναμη ορίου και συντελεστής επιφάνειας.
11. Μέτρηση κυκλώματος υστερέσης του πυρήνα του μετασχηματιστή ρεύματος.
Ο αναλυτής CT PT μπορεί επίσης να χρησιμοποιηθεί για τις ακόλουθες δοκιμές μετασχηματιστών τάσης:
1. PT ανίχνευση αναλογίας στροφών
2. PT έλεγχο πολικότητας
3. PT μέτρηση δευτερεύουσας αντίστασης περιστροφής
4. PT μέτρηση δευτερογενούς φορτίου
Η εφαρμογή της διάταξης περιλαμβάνει κυρίως:
1. Πιστοποίηση παραμέτρων της πινακίδας ονομασίας CT
2. Επιβεβαίωση παραμέτρων όταν το CT είναι συνδεδεμένο με ρεύμα φορτίου
3. Αναλύεται η επίδραση των παροδικών χαρακτηριστικών της ΤΤ στην συσκευή προστασίας του ρελέ.
4. PT επαλήθευση παραμέτρων πινακίδας ονομασίας
5. PT επαλήθευση δευτερογενούς φορτίου
Τεχνικοί δείκτες
| 1- Τυπική βάση δοκιμής: |
Δοκιμαστικό υλικό για την κατασκευή οχημάτων με κινητήρα κινητήρα13 |
| 2Η τάση ισχύος εισόδου: |
Δυναμικό ρεύματος: |
| 3Η τάση εξόδου: |
0.1~125V (AC) |
| 4. ρεύμα εξόδου: |
0.001~5A (RMS) |
| 5Δύναμη εξόδου: |
300VA |
| 6Η υψηλότερη ισοδύναμη τάση στο σημείο στροφής: |
45KV |
| 7Μέτρηση ρεύματος: |
Πεδίο ισχύος: 0 ~ 10A (αυτόματη περιοχή 0,1 / 0,4 / 2 / 10A),
σφάλμα < ± 0,1% + 0,01% FS·
|
| 8. Μέτρηση τάσης: |
Πεδίο ισχύος: 0~200V (αυτόματη περιοχή ισχύος 1/10/70 / 200V),
σφάλμα < ± 0,1% + 0,01% FS·
|
| 9. Μέτρηση της αναλογίας στροφής: |
εύρος: 1~30000, σφάλμα 1~2000 < 0,05%, σφάλμα 2000~5000 < 0,1%, σφάλμα 5000~30000 < 0,2%· |
| 10. Μέτρηση φάσης: |
Ακριβότητα: ± 2 λεπτά, ανάλυση: 0,01 λεπτά |
| 11. Πεδίο μέτρησης δευτερογενούς αντίστασης περιστροφής: |
εύρος: 0~8KΩ (αυτόματη περιοχή 2/20 / 80Ω / 800Ω / 8kΩ),
Λάθος <0,2% RDG + 0,02% FS, μέγιστη ανάλυση: 0,1mΩ·
|
| 12. Μέτρηση θερμοκρασίας: |
-50~100 μοίρες, σφάλμα <3 μοίρες |
| 13. CT μέτρηση δευτερογενούς φορτίου: |
0~160 ohm (2/20 / 80 ohm / 160 ohm),
Λάθος 0,2% RDG + 0,02% FS Μέγιστη ανάλυση 0,001ohm
|
| 14. PT μέτρηση δευτερεύοντος φορτίου: |
0~80ohm (800ohm / 8ohm / 80ohm),
Λάθος 0.2% RDG + 0.02% FS Μέγιστη ανάλυση 0.1ohm
|
| 15. Μέτρηση της αναλογίας στροφής: |
εύρος: 1~30000, 1~5000 σφάλμα <0,2%, 5000~30000 σφάλμα <0,5% |
| 16Αριθμός ομάδων αποθήκευσης δεδομένων: |
περισσότερες από 1000 ομάδες |
| 17Προϋποθέσεις εργασίας: |
θερμοκρασία: -10 °C~50 °C, υγρασία: ≤90% |
| 18Μέγεθος: |
485mm*356mm*183mm |
| 19. βάρος: |
15 κιλά |
Εικόνες προϊόντων
ΠΑΡΑΓΜΑΤΙΚΗ και αποστολή
(1) Θα αποσταλούν τα προϊόντα εντός 7-15 εργάσιμων ημερών μετά την παραλαβή της επιβεβαίωσης της πληρωμής σας.
(2) Όλα τα προϊόντα θα συσκευάζονται καλά σε ανθεκτικά χαρτόνια ή ξύλινα κουτιά, ώστε να εξασφαλίζεται η ασφαλή άφιξη των εμπορευμάτων.
(3)Πολλές μεθόδους αποστολής, συμπεριλαμβανομένων των ταχυμεταφορών, των θαλάσσιων εμπορευμάτων, των σιδηροδρομικών μεταφορών κλπ. Για την επιλογή σας, θα σας συμβουλευτούμε ανταγωνιστική μέθοδο αποστολής.
(4)Αν πάτε με τον δικό σας μεταφορέα, θα σας παρέχουμε όλα τα απαραίτητα έγγραφα για τον τελωνειακό αποκαθάριση.
(5)Μετά την αποστολή, θα παραμείνουμε προσεκτικοί μέχρι να λάβουμε τα αγαθά.
Αν χρειάζεστε λεπτομερείς προδιαγραφές, παρακαλούμε να επικοινωνήσετε μαζί μας.
