ZXCBB Εύκολη λειτουργία ZXCBB Δοκιμαστής ομάδας μεταβλητών αναλογιών συσκευή επαλήθευσης

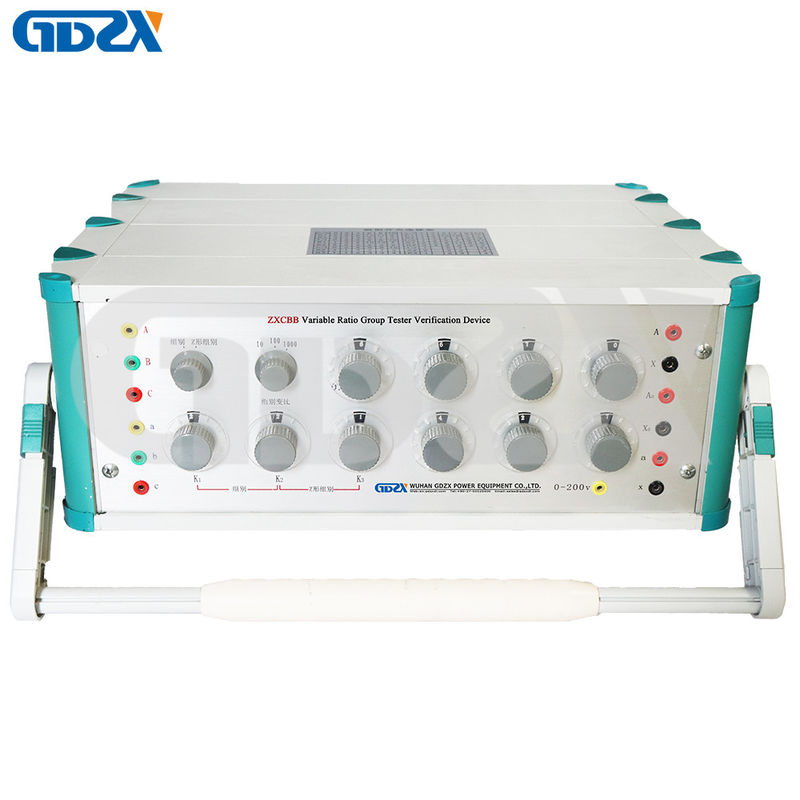

ZXCBB Συσκευή Επαλήθευσης Ελεγκτή Ομάδας Αναλογίας Μεταβλητής

Εισαγωγή:

Ο εξοπλισμός χρησιμοποιείται για τον έλεγχο της ακρίβειας της αναλογίας στροφών, της ανάλυσης και της ομάδας (συμπεριλαμβανομένου του τύπου Z) των ελεγκτών αναλογίας στροφών μετασχηματιστών οργάνων με ακρίβεια 0,5 ή κάτω από 0,05. Αποτελείται από δύο μέρη: τυπικό τριφασικό PT και επαγωγικό διαιρέτη τάσης. Το PT χρησιμοποιείται για τον έλεγχο της λειτουργίας δοκιμής ομάδας αναλογίας του ελεγκτή αναλογίας, ο επαγωγικός διαιρέτης τάσης χρησιμοποιείται για τον έλεγχο της ακρίβειας και της ανάλυσης του ελεγκτή αναλογίας

Τεχνικοί δείκτες:

Λειτουργίες

1. Δοκιμή αναλογίας στροφών με διαιρέτη

Το εύρος αναλογίας στροφών μπορεί να προκαθοριστεί ως το αντίστροφο οποιασδήποτε τιμής κατά τη διάρκεια 1.111111～0.0000001. Όταν η αναλογία στροφών είναι 1,2,5,10,20,50,100,200,500,1000,2000,2500, η κλίμακα του επαγωγικού διαιρέτη τάσης θα πρέπει να επιλεγεί ως 1.000000,0.5000000,0.2000000,0.1000000,0.0500000,0.0200000,0.0100000,0.0050000,0.0020000,0.0010000,0.00050000,0.00040000. Η ονομαστική τάση UAX είναι 200V, μπορεί να λειτουργήσει κάτω από το 20%～100% της ονομαστικής τάσης.

2. Δοκιμή ανάλυσης

Συνήθως ορίζεται η τιμή του διαιρέτη κατά τη διάρκεια 0.1000000～0.0999900 που σημαίνει αναλογία στροφών 10.000～11.100. Η τιμή εμφάνισης του ελεγκτή αναλογίας θα πρέπει προφανώς να αλλάξει όταν αλλάζει η τιμή που ορίζεται από τον διαιρέτη.

3. Δοκιμή απευθείας

Σημαίνει τη δοκιμή όταν η τιμή που ορίζεται από τον διαιρέτη είναι 1.000000. Όταν πραγματοποιείται αυτή η δοκιμή, το πρωτεύον UAB θα συνδεθεί απευθείας με τον δευτερεύοντα ακροδέκτη (α, ακροδέκτης b), δηλαδή, UAB=Uab. Είναι 1/1 αυτοέλεγχος. Αλλά όταν ο ελεγκτής αναλογίας είναι ο τύπος για τον οποίο δεν επιτρέπονται τέτοιες άμεσες δοκιμές, η επαγωγική μονωμένη περιέλιξη μπορεί να χρησιμοποιηθεί για να κάνει δοκιμή απομόνωσης 1/1.

4. Δοκιμή ομάδας αναλογίας

Το τυπικό τριφασικό PT μπορεί να κάνει 12 ομάδες για δοκιμή ομάδας του ελεγκτή αναλογίας. Η αναλογία στροφών μπορεί να είναι 10 ή 100 ή 1000, συνολικά 3 επιλογές. Το σφάλμα κάθε μονής φάσης PT είναι μικρότερο από 0,05%

5. Δοκιμή ομάδας τύπου Z

Συνολικά 10 ομάδες (Δ/Z ή Y/Z) για τύπο Z, η αναλογία στροφών είναι 100. Το σφάλμα κάθε φάσης δευτερεύουσας περιέλιξης PT είναι μικρότερο από 0,05%
