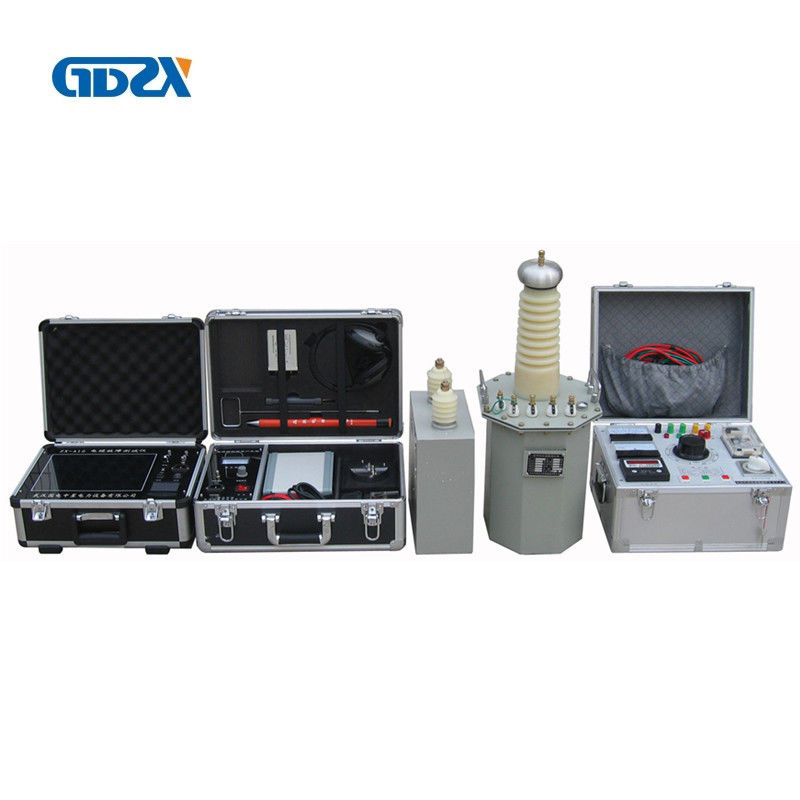

Φορητός ψηφιακός υπόγειος εντοπιστής ελαττωμάτων καλωδίων δοκιμής απόστασης καλωδίων 35KV

Zx-A10 ελεγκτής ελαττωμάτων καλωδίων

Zx-A10 ο ΕΝΤΟΠΙΣΤΉΣ ΕΛΑΤΤΩΜΆΤΩΝ ΚΑΛΩΔΊΩΝ ενσωμάτωσε τη βιομηχανική ενσωματωμένη πλατφόρμα υπολογιστών, την υπηρεσία επικοινωνιών δικτύων και το σύστημα επικοινωνιών USB. Η συσκευή αποτελείται 3 μέρη: κύριο σύστημα, εντοπιστής ελαττωμάτων και ελεγκτής γραμμών καλωδίων. Χρησιμοποιείται για τη θέση ελαττωμάτων καλωδίων, τη δοκιμή γραμμών καλωδίων και βάθους και την καθημερινή συντήρηση των στοιχείων καλωδίων. Μπορεί επίσης να χρησιμοποιηθεί για τη θέση ελαττωμάτων καλωδίων σημάτων για το σιδηροδρομικό σταθμό και τον αερολιμένα.

Χαρακτηριστικά γνωρίσματα:

1. Ενσωματωμένο συγκρότημα ηλεκτρονικών υπολογιστών στον εντοπιστή ελαττωμάτων καλωδίων. Ανεφοδιασμός λίθιο-δύναμης για τις κατάλληλες δοκιμές τομέων.
2. οθόνη επαφής 12,1 ίντσας και σύστημα παραθύρων XP.
3. Διεπαφή USB. συχνότητα δειγματοληψίας 5 μεταξύ 6,25 MHZ σε 100MHz για το καλώδιο του διαφορετικού μήκους.
4. Το αυτόματο σημείο ελαττωμάτων earch και επιδεικνύει την απόσταση, η μετακίνηση του διπλού δρομέα μπορεί να είναι ακριβής σε 0.15m.

5. Το κυματοειδές μπορεί ή ελεύθερα.

6. Επίδειξη δύο συστημάτων κυματοειδή που τυχαία είναι στενή στο τυποποιημένο κυματοειδές για την αναφορά σας.
7. Συνολικά κυματοειδή 40G και επιτόπια διαγράμματα καλωδίωσης για την αναφορά σας
8. Έξυπνη μορφωματική δειγματοληπτική συσκευή για να αντικαταστήσει την επιτόπια καλωδίωση, δειγματοληψία που χωρίζεται συνολικά με HV για να εξασφαλίσει ασφάλεια.

Εφαρμογή:
1. Το ελάττωμα καλωδίων δοκιμής για τα διαφορετικά επίπεδα τάσης, διαφορετικά τμήματα και διαφορετικό μέσο, συμπεριλαμβανομένου του ανοικτού κυκλώματος, βραχυκυκλώνει, χαμηλή αντίσταση, υψηλή διαρροή αντίστασης, υψηλή ανάφλεξη πυρκαγιάς αποτυχίας αντίστασης.
2. Εξεταστικό ελάττωμα καλωδίων σημάτων για το σιδηροδρομικό σταθμό, αερολιμένας.
3. Εξεταστική ταχύτητα διάδοσης κυμάτων του καλωδίου που το μήκος είναι γνωστό.
4. Δοκιμή της διαδρομής και του βάθους καλωδίων.
5. Τρόπος επίδειξης: 12,1 ίντσα LCD (παράθυρα XP)
6. Τρόπος μνήμης: Σταθερό και κινητό 20G/2G
7. Μέθοδοι δοκιμής: Χαμηλής τάσης μέθοδος σφυγμού, μέθοδος κυκλωμάτων ανάφλεξης πυρκαγιάς ώθησης, μέθοδος τάσης ανάφλεξης πυρκαγιάς
8. Απόσταση δοκιμής: τουλάχιστον 40km
9. Η πιό σύντομη εξεταστική απόσταση (τυφλή ζώνη): 510m
10. Λάθος θέσης: ±0.2m
11. Εξεταστικό λάθος: λιγότερο από ±1%
12. Συχνότητα δειγματοληψίας: 6.25MHz, 10MHz, 25MHz, 50MHz, 100MHz, (μόνος-προσαρμογή)
13. Δύναμη: Εναλλασσόμενο ρεύμα 220V±10% συνεχές ρεύμα 12V (7AH)
14. Μέγιστη αντοχή δύναμης: 4 ώρες

Τεχνικές προδιαγραφές συσκευών ανάλυσης πορειών:
1. Συχνότητα σημάτων: 15KHz κύμα ημιτόνου
2. Δύναμη παραγωγής: Pomax≥100W
3. Σύνθετη αντίσταση παραγωγής: Zo=Zc
4. Τρόπος δόνησης: incontinuous
5. Καθαρό βάρος: 9.8Kg
6. Περιβαλλοντική θερμοκρασία: -10℃~+40℃
7. Γενική διάσταση: 180mm×300mm×400mm
8. Σχετική υγρασία: RH≤85% (25℃)

Γεννήτρια ώθησης

1. ΣΥΝΕΧΗΣ παραγωγή: 32kV, συνεχής διευθετήσιμος

2. εξωτερική ικανότητα: 1~8 Φ

3. χρόνος αντίκτυπου: 1~6 δευτερόλεπτα

4. μέγιστη ενέργεια σφυγμού: 400 ~ 1800J

5. μέγιστο ρεύμα παραγωγής: 40mA

6. λάθος ένδειξης τάσης: + 2%

7. τάση ανεφοδιασμού: 220VAC 50Hz

8. περιβαλλοντική θερμοκρασία: -10℃~ +50℃

9. όγκος: 380 X 260 X 260 χιλ.
