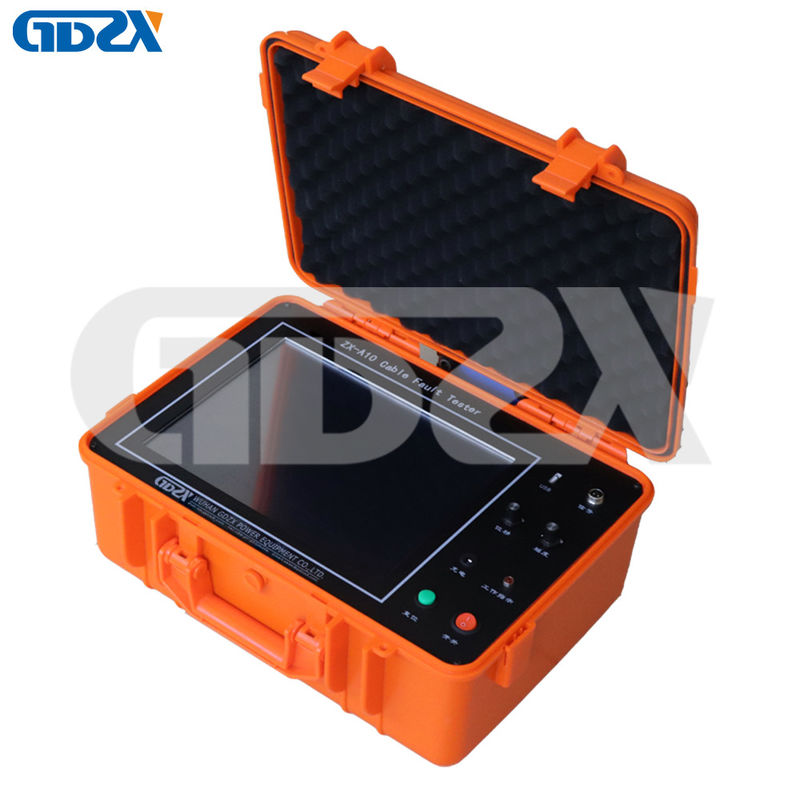

ZX-A10 TDR Δοκιμαστής καλωδίων εντοπιστής σφαλμάτων Δοκιμαστική απόσταση 5m -40Km με οθόνη LCD

Το ZX-A10 CABLE FAULT LOCATOR ενσωματώνει ενσωματωμένη πλατφόρμα υπολογιστών, υπηρεσία επικοινωνιών δικτύου και σύστημα επικοινωνίας USB για τη βελτίωση της αξιοποίησης της συσκευής.κύριο σύστημαΧρησιμοποιείται για τον εντοπισμό ελαττωμάτων καλωδίων, την εξέταση καλωδίων και βάθους και την καθημερινή συντήρηση δεδομένων καλωδίων.Μπορεί επίσης να χρησιμοποιηθεί για τοποθεσία σφάλματος καλωδίου σήματος για σιδηροδρομικό σταθμό και αεροδρόμιο.

Χαρακτηριστικά

üΗ παροχή ενέργειας από λίθιο επιτρέπει την ευκολία των δοκιμών πεδίου.

ü12.1 ιντσών οθόνη αφής και σύστημα Windows XP.

üΔιασύνδεση επικοινωνίας USB. 5 συχνότητες δειγματοληψίας για επιλογές μεταξύ 6,25 MHz και 100 MHz

üΕλέγξτε αυτόματα το σημείο σφάλματος και δείξτε την απόσταση, με ακρίβεια μέχρι 0,15 μέτρα.

üΣχήμα κύματος αναφοράς κοντά στην τυποποιημένη μορφή κύματος για αναφορά.

üΔεδομένα 40G και διαγράμματα καλωδίωσης για αναφορά.

üΈξυπνο μοντελοποιημένο δειγματοληπτή για την αντικατάσταση της εγκατάστασης καλωδίωση, η δειγματοληψία είναι πλήρως απομονωμένη με υψηλής τάσης

Εφαρμογή

üμπορεί να χρησιμοποιηθεί για σφάλμα καλωδίου δοκιμής για διαφορετικά επίπεδα τάσης, διαφορετικά τμήματα και διαφορετικό μέσο

üΔοκιμή ανοικτού κυκλώματος, βραχυκυκλώματος, χαμηλής αντίστασης και υψηλής αντίστασης

üμπορεί να χρησιμοποιηθεί για τη δοκιμή σφάλματος καλωδίου σήματος για σιδηροδρομικό σταθμό, αεροδρόμιο.

üμπορεί να χρησιμοποιηθεί για τη δοκιμή της ταχύτητας διάδοσης κύματος του καλωδίου του οποίου το μήκος είναι γνωστό.

üμπορεί να χρησιμοποιηθεί για τη δοκιμή της διαδρομής και του βάθους του καλωδίου.

üΤρόπος οθόνης: 12,1 ιντσών LCD (Windows XP)

üΤρόπος μνήμης: σταθερό και κινητό 20G/2G

üΜέθοδοι δοκιμής: μέθοδος παλμού χαμηλής τάσης, μέθοδος κυκλώματος παλμού, μέθοδος τάσης παλμού

üΑπόσταση δοκιμής: τουλάχιστον 40 km

üΗ συντομότερη απόσταση δοκιμής (τυφλή ζώνη): 5-10m

üΛάθος τοποθέτησης: ±0,2m

Τεχνικές προδιαγραφές του αναλυτή πορείας:

üΣυχνότητα σήματος: 15KHz κύμα sinus

üΔύναμη εξόδου: Pomax≥100W

üΑντίσταση εξόδου: Zo=Zc

üΤρόπος δονήσεων: αδιάλειπτος

üΒάρος του ξενιστή: 9,8 κιλά

üΘερμοκρασία περιβάλλοντος: -10°C~+40°C

üΣυνολική διάσταση: 180 mm × 300 mm × 400 mm

üΣχετική υγρασία: RH≤85% ((25°C)

Γεννήτης παλμών

üΣυνεχή έξοδος: 32kV, συνεχής ρύθμιση

üεξωτερική χωρητικότητα: 1~8 F

üχρόνος πρόσκρουσης: 1~6 δευτερόλεπτα

üμέγιστη ενέργεια παλμού: 400 ~ 1800J

üμέγιστο ρεύμα εξόδου: 40mA

üσφάλμα ένδειξης τάσης: + 2%

üτάση τροφοδοσίας: 220VAC 50Hz

üθερμοκρασία περιβάλλοντος: -10°C~ +50°C

üόγκος: 380 x 260 x 260 mm
